Шпонка колінвала 190F/192F під маховик 18×4×5 мм

Шпонка колінвала 190F/192F під маховик

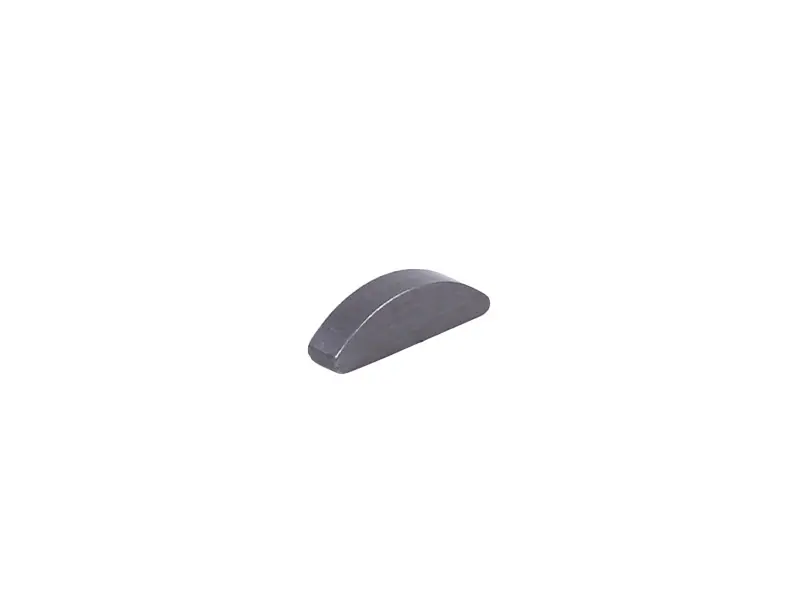

Сегментна шпонка розміром 18×4×5 мм призначена для з'єднання маховика з колінчастим валом бензинових двигунів 190F і 192F. Деталь установлюється в передбачений паз колінвала та входить у відповідний паз маховика. Вона забезпечує задане взаємне положення цих деталей під час складання двигуна й усуває вільне зміщення маховика відносно вала.

Шпонка потрібна під час ремонту або обслуговування двигуна зі зняттям маховика. Її замінюють у разі зрізу, деформації, зім'ятих країв, слідів виробітку чи нещільної посадки. Пошкодження може супроводжуватися порушенням положення маховика та зміною моменту іскроутворення. Навіть незначне зминання профілю є підставою встановити справну деталь належного розміру, а не вирівнювати стару шпонку чи виготовляти заміну з випадкової заготовки.

Що врахувати під час вибору

Позначення 190F і 192F вказують на застосування деталі в одноциліндрових чотиритактних бензинових двигунах відповідних серій. Такі мотори встановлюються на мотоблоки, бензогенератори та іншу техніку з автономним силовим агрегатом. Водночас самої серії двигуна недостатньо для остаточного добору: у різних виробників і модифікацій можуть відрізнятися колінвали, маховики та розміри пазів.

Перед замовленням порівняйте нову шпонку зі знятою деталлю за трьома параметрами: довжиною 18 мм, шириною 4 мм і висотою 5 мм. Також мають збігатися напівкруглий профіль, посадка в пазу колінвала та глибина відповідного паза маховика. Шпонка не повинна потребувати підпилювання, підкладання пластин або примусового забивання. Якщо стара деталь зруйнована й виміряти її неможливо, орієнтуйтеся на фактичні розміри обох пазів і документацію конкретної моделі двигуна.

• Тип деталі: сегментна шпонка колінчастого вала.
• Місце встановлення: з'єднання колінвала з маховиком.
• Розмір: 18×4×5 мм.
• Заявлена застосовність: двигуни 190F і 192F.
• Тип двигунів: одноциліндрові чотиритактні бензинові моделі.
• Призначення техніки: мотоблоки та бензогенератори з відповідним виконанням двигуна.

Перевірка перед установленням

Після демонтажу маховика огляньте шпонку, обидва пази, конус колінвала та внутрішню посадкову поверхню маточини. На спряжених ділянках не повинно залишатися бруду, металевих частинок, мастила й великих задирок. Шпонка має стійко розташовуватися в пазу, а її пласка сторона — бути паралельною конічній поверхні вала. Неправильна посадка може перешкодити встановленню маховика та пошкодити його маточину під час затягування кріплення.

Маховик установлюють без перекосу, обережно суміщаючи його паз зі шпонкою. Під час посадки потрібно контролювати, щоб деталь не зсунулася й не вийшла зі свого місця. Гайку або болт маховика затягують моментом, визначеним виробником конкретного двигуна: універсальне значення для всіх версій 190F і 192F використовувати не можна. Після складання маховик має сидіти рівно й не мати люфту відносно колінвала.

Коли потрібна додаткова перевірка

Якщо встановлену шпонку повторно зрізає або деформує, необхідно перевірити стан конічних поверхонь, пазів і кріплення маховика. Люфт, розбитий паз чи неправильне затягування не усуваються лише заміною цієї деталі. За помітного пошкодження посадкового місця потрібно оцінити придатність колінвала й маховика до подальшої експлуатації двигуна.

Позиція підходить для ремонту за одночасного збігу серії двигуна, розміру 18×4×5 мм і форми посадкового місця. Такий порядок добору особливо важливий для техніки, на якій установлено двигун стороннього виробника або раніше замінювали колінвал. Перевірка фактичних розмірів допомагає отримати щільну посадку без доопрацювання деталі та правильно скласти вузол маховика.
