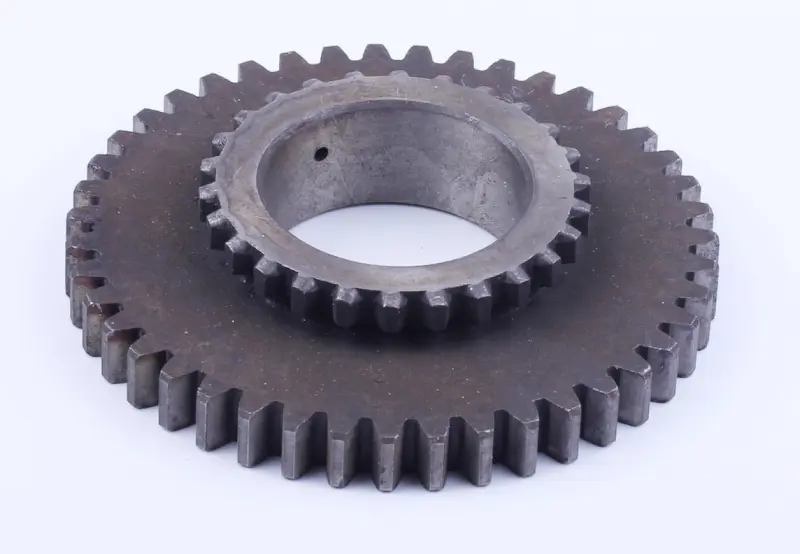

Шестерня ВВП Z-26/43 Ø44,5/67/112 мм H 22,5 мм Jinma 200/204/240/244

Шестерня ВВП Z-26/43 для мінітракторів Jinma

Двовінцева шестерня призначена для механізму вала відбору потужності мінітракторів Jinma 200, 204, 240 та 244. Деталь бере участь у передаванні обертання всередині механізму ВВП, який забезпечує привод під'єднаного обладнання. Конструкція поєднує два співвісно розташовані зубчасті вінці: менший на 26 зубців і більший на 43 зубці. Така конфігурація потребує точного збігу із суміжними деталями, тому під час добору необхідно враховувати не лише марку техніки, а й усі розміри демонтованої шестерні.

Призначення та конструкція

Шестерня працює в постійному зачепленні із сусідніми зубчастими деталями та сприймає навантаження під час передавання крутного моменту. Від стану її зубців і посадки залежить рівномірність обертання механізму. Заокруглення робочих граней, раковини, тріщини, відколи або виражене спрацювання порушують нормальне зачеплення. Ознаками зношення можуть бути сторонній шум, удари під навантаженням, нерівномірна робота привода та збільшений люфт. За таких симптомів механізм розбирають і перевіряють не лише цю шестерню, а й суміжні деталі.

Деталь має прямозубу дворівневу конструкцію з центральним посадковим отвором. Основні параметри цього виконання — Z-26/43, три контрольні діаметри 44,5, 67 і 112 мм, а також висота 22,5 мм. Усі значення мають збігатися одночасно: шестерня зі схожою формою, але іншою кількістю зубців, діаметром або висотою може не розміститися у відведеному місці чи неправильно з'єднатися із сусідніми вінцями.

Що перевірити під час добору

• Кількість зубців: на двох вінцях має бути відповідно 26 і 43 зубці.
• Габарити: зіставте діаметри 44,5, 67 і 112 мм, а також загальну висоту 22,5 мм із демонтованою деталлю.
• Виконання: перевірте розташування великого та малого вінців, форму центрального отвору й положення конструктивних отворів.
• Застосування: позиція розрахована на Jinma 200, 204, 240 та 244, проте перед замовленням потрібно врахувати модифікацію трансмісії конкретного мінітрактора.
• Каталожне позначення: для додаткового зіставлення використовується номер 184.37.402-1.

Порівнювати розміри зручніше після очищення знятої деталі від мастила та забруднень. Вимірювання виконують на неушкоджених ділянках: значне спрацювання зубців або посадкової поверхні здатне спотворити результат. Якщо стара шестерня зруйнована, параметри перевіряють за вцілілими частинами та суміжними деталями механізму ВВП.

Установлення та обслуговування

Перед складанням оглядають сусідні шестерні, вали, посадкові поверхні й підшипники. Монтаж нової деталі поруч із вінцем, що має відколи або помітне спрацювання, не усуває причину шуму та може спричинити швидке пошкодження нового зачеплення. Шестерню встановлюють без ударного навантаження на зубці, зберігаючи передбачену орієнтацію великого та малого вінців. Після складання перевіряють вільне обертання, відсутність перекосу й ненормального люфту.

Мастильний матеріал, порядок розбирання та регулювання обирають відповідно до сервісних вимог конкретної версії Jinma. Перед повним навантаженням доцільно перевірити роботу ВВП на малій частоті обертання: привод має вмикатися та працювати рівномірно, без металевих ударів, заклинювання й різкого нагрівання корпусу. Точний збіг Z-26/43 та розмірів 44,5/67/112×22,5 мм робить цю шестерню придатною для відновлення штатної конфігурації механізму ВВП зазначених моделей.
