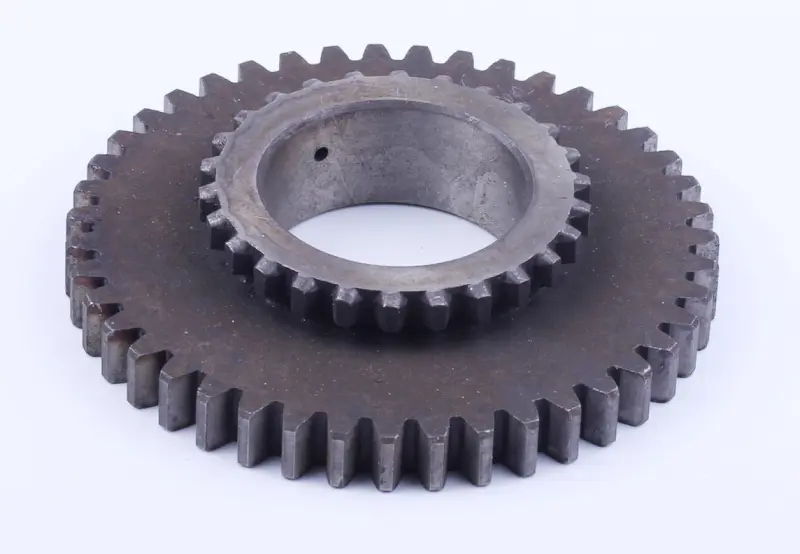

Шестерня ВОМ Z-26/43 Ø44,5/67/112 мм H 22,5 мм Jinma 200/204/240/244

Шестерня ВОМ Z-26/43 для минитракторов Jinma

Двухвенцовая шестерня предназначена для механизма вала отбора мощности минитракторов Jinma 200, 204, 240 и 244. Деталь участвует в передаче вращения внутри механизма ВОМ, обеспечивающего привод подключаемого оборудования. Конструкция объединяет два расположенных соосно зубчатых венца: меньший на 26 зубьев и больший на 43 зуба. Такая конфигурация требует точного совпадения с сопряженными деталями, поэтому при подборе необходимо учитывать не только марку техники, но и все размеры демонтированной шестерни.

Назначение и конструкция

Шестерня работает в постоянном зацеплении с соседними зубчатыми деталями и принимает нагрузку при передаче крутящего момента. От состояния ее зубьев и посадки зависит равномерность вращения механизма. Скругление рабочих граней, раковины, трещины, сколы или выраженная выработка нарушают нормальное зацепление. Возможными признаками износа становятся посторонний шум, удары под нагрузкой, неравномерная работа привода и увеличенный люфт. При таких симптомах механизм разбирают и проверяют не только эту шестерню, но и сопряженные детали.

Деталь имеет прямозубую двухуровневую конструкцию с центральным посадочным отверстием. Основные параметры варианта — Z-26/43, три контрольных диаметра 44,5, 67 и 112 мм, а также высота 22,5 мм. Все эти значения важны одновременно: шестерня с похожим внешним видом, но другим количеством зубьев, диаметром или высотой может не войти в предусмотренное место либо неправильно состыковаться с соседними венцами.

Что проверить при подборе

• Количество зубьев: на двух венцах должно быть соответственно 26 и 43 зуба.
• Габариты: сопоставьте диаметры 44,5, 67 и 112 мм, а также общую высоту 22,5 мм с демонтированной деталью.
• Исполнение: проверьте расположение большого и малого венцов, форму центрального отверстия и положение конструктивных отверстий.
• Применяемость: позиция рассчитана на Jinma 200, 204, 240 и 244, однако перед заказом следует учитывать модификацию трансмиссии конкретного минитрактора.
• Каталожное обозначение: для дополнительного сопоставления используется номер 184.37.402-1.

Сравнивать размеры удобнее после очистки снятой детали от масла и загрязнений. Измерения выполняют по неповрежденным участкам: сильная выработка на зубьях или посадочной поверхности способна исказить результат. Если старая шестерня разрушена, параметры проверяют по сохранившимся частям и сопряженным деталям механизма ВОМ.

Установка и обслуживание

Перед сборкой осматривают соседние шестерни, валы, посадочные поверхности и подшипники. Установка новой детали рядом с венцом, имеющим сколы или заметную выработку, не устраняет причину шума и может привести к быстрому повреждению нового зацепления. Шестерню устанавливают без ударной нагрузки по зубьям, сохраняя предусмотренную ориентацию большого и малого венцов. После сборки проверяют свободное вращение, отсутствие перекоса и ненормального люфта.

Смазочный материал, порядок разборки и регулировки выбирают по сервисным требованиям конкретной версии Jinma. До полноценной нагрузки полезно проверить работу ВОМ на малой частоте вращения: привод должен включаться и вращаться равномерно, без металлических ударов, закусывания и резкого нагрева корпуса. Точное совпадение Z-26/43 и размеров 44,5/67/112×22,5 мм делает эту шестерню подходящим выбором для восстановления штатной конфигурации механизма ВОМ перечисленных моделей.
