Проміжна шестерня роздавальної коробки Z-39 Jinma 200/204/240/244

Проміжна шестерня роздавальної коробки Z-39 для тракторів Jinma

Деталь призначена для ремонту роздавальної коробки тракторів Jinma 200, 204, 240 та 244. Проміжна шестерня бере участь у передаванні крутного моменту між компонентами приводу та працює в зачепленні із сусідніми зубчастими колесами. Виконання Z-39 означає наявність 39 прямих зубців. Така конфігурація має точно відповідати іншим деталям конкретної роздавальної коробки, тому модель трактора й кількість зубців потрібно перевірити до встановлення.

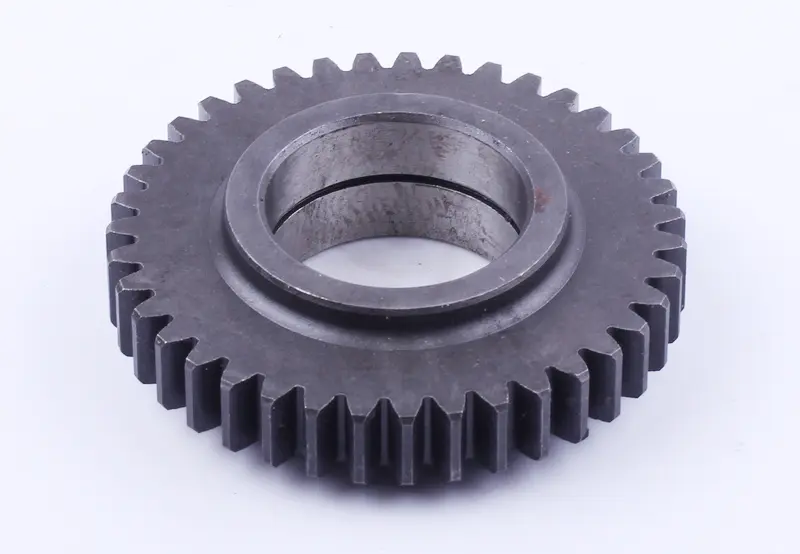

Шестерня має форму плоского зубчастого колеса з центральним посадковим отвором і виступним буртом. Бурт утворює посадкову частину деталі, а зовнішній прямозубий вінець входить у зачеплення зі сполученою шестернею. Правильне взаємне положення цих поверхонь впливає на рівномірність обертання, характер контакту зубців і відсутність перекосу після складання. Деталь установлюють замість зношеної шестерні з такими самими приєднувальними параметрами та розташуванням бурта.

Що врахувати під час добору

• Призначення: проміжна шестерня саме роздавальної коробки, а не зубчасте колесо коробки передач, кінцевої передачі чи іншого механізму трактора.
• Сумісність: позиція заявлена для тракторів Jinma серій 200, 204, 240 та 244; за наявності різних модифікацій слід урахувати виконання встановленої роздавальної коробки.
• Зубчастий вінець: 39 прямих зубців. Кількість зубців та їхній профіль мають збігатися з демонтованою деталлю.
• Посадкова частина: перед складанням порівнюють діаметр центрального отвору, загальну висоту, ширину вінця, форму й положення бурта.
• Зачеплення: шестерня має встановлюватися без перекосу та правильно контактувати із сусідніми деталями.

Коли потрібна заміна

Підставою для розбирання та дефектування роздавальної коробки можуть бути сторонній шум, удари під час передавання моменту або помітний люфт. На самій шестерні перевіряють зубці по всьому колу: відколи, тріщини, зім’яті крайки та виражене нерівномірне спрацювання перешкоджають нормальному контакту зубчастої пари. Окремо оцінюють стан центрального отвору й посадкового бурта. Розбита посадка або сліди перекосу вказують, що перевірки лише зовнішнього вінця недостатньо.

Перед монтажем необхідно оглянути сполучену шестерню, вал і посадкові поверхні. Установлення нової деталі поруч із сильно зношеним зубчастим колесом може не усунути шум і неправильний контакт. Внутрішню порожнину очищають від забруднень та продуктів спрацювання, а умови змащування відновлюють відповідно до вимог з обслуговування конкретної моделі трактора. Під час складання контролюють вільне обертання, положення бурта, осьовий люфт і рівномірність зачеплення.

Підтверджені параметри

• тип деталі — проміжна шестерня роздавальної коробки;
• кількість зубців — 39;
• тип зубців — прямі;
• конструкція — плоске зубчасте колесо з центральним отвором і посадковим буртом;
• застосування — Jinma 200, Jinma 204, Jinma 240 та Jinma 244.

Для впевненого вибору порівняйте нову шестерню зі знятою деталлю не лише за позначенням Z-39. Збіг кількості зубців без збігу посадкового отвору, висоти, ширини вінця та положення бурта не підтверджує взаємозамінність. Комплексна перевірка геометрії особливо важлива, якщо трактор раніше ремонтували або роздавальна коробка має відмінності за роком і виконанням.
