Радіатор охолодження DongFeng 240/244 410×470×165

Радіатор охолодження для DongFeng 240 і 244

Радіатор призначений для рідинної системи охолодження мінітракторів DongFeng 240 та DongFeng 244. Він приймає нагріту рідину від двигуна й відводить тепло через оребрену серцевину, яку обдуває вентилятор. Справна деталь допомагає підтримувати передбачений температурний режим під час тривалої роботи трактора, обробітку ділянки, перевезення вантажів та інших операцій із навантаженням.

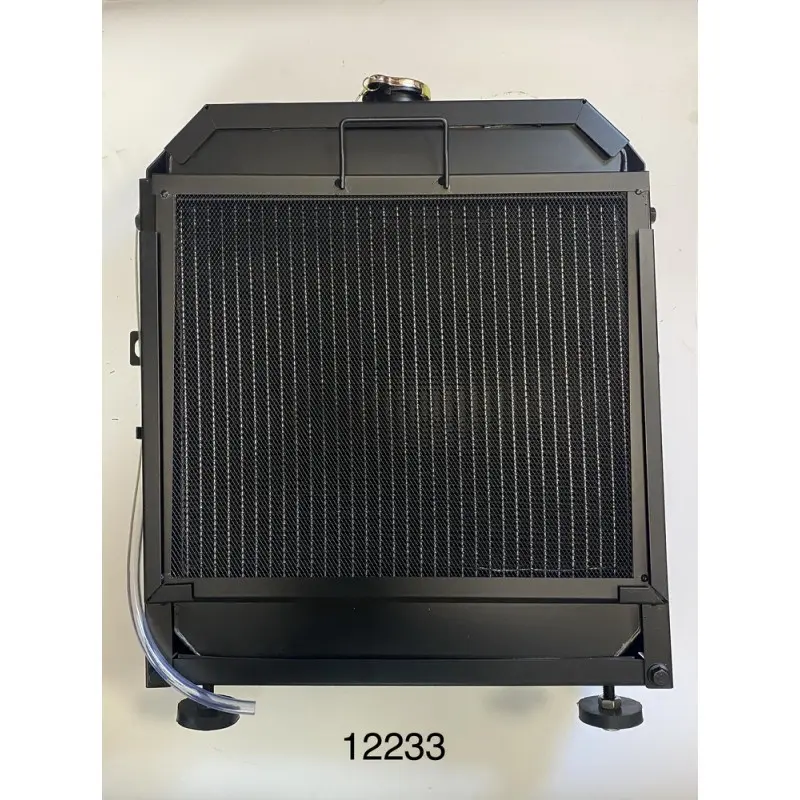

Конструкція містить прямокутну серцевину, верхню заливну горловину з кришкою, патрубки для під’єднання шлангів, кріпильні опори та місце під вентилятор. Передня частина закрита сіткою, яка зменшує пряме потрапляння великого сміття на тонкі пластини. Розміри й розташування всіх точок приєднання мають таке саме значення, як належність до моделі трактора: у межах однієї серії техніки можуть використовуватися різні виконання системи охолодження.

Розміри та параметри добору

Типорозмір моделі — 410×470×165. Для точного порівняння з демонтованим радіатором використовуйте контрольні параметри посадки та підключення. Ширина корпусу становить 410 мм, товщина — 150 мм, висота без урахування горловини — 455 мм, а загальна висота — 480 мм. Діаметр патрубків дорівнює 38 мм, діаметр місця під вентилятор — 365 мм. Відстань між шпильками кріплення становить 325 мм.

• Призначення: система охолодження мінітракторів DongFeng 240 і 244.
• Ширина: 410 мм.
• Товщина: 150 мм.
• Висота: 455 мм без горловини, 480 мм разом із горловиною.
• Діаметр патрубків: 38 мм.
• Діаметр під вентилятор: 365 мм.
• Міжосьова відстань кріпильних шпильок: 325 мм.

Під час вибору спочатку порівняйте загальну конфігурацію старої деталі: положення верхнього та нижнього патрубків, напрямок виходу кожного з’єднання, розташування заливної горловини, форму бічних кронштейнів і нижніх опор. Далі виміряйте відстань між кріпленнями та перевірте, чи розміщуються штатний вентилятор і його кожух у передбаченій зоні. Патрубок діаметром 38 мм має відповідати внутрішньому діаметру шланга без розтягування та перехідників. Така послідовність перевірки допомагає уникнути ситуації, коли радіатор підходить за шириною, але не збігається за кріпленнями або розташуванням з’єднань.

Коли потрібна заміна

Встановлення нового радіатора актуальне за наявності витоку охолоджувальної рідини із серцевини чи з’єднань, пошкодження трубок і пластин, деформації корпусу або кріпильних точок. Підставою для перевірки також є забруднення внутрішніх каналів, яке неможливо усунути обслуговуванням, або помітне погіршення відведення тепла за справності інших компонентів системи. До заміни варто перевірити стан шлангів, хомутів, вентилятора, водяного насоса та кришки горловини: несправність однієї з цих деталей може спричиняти подібні ознаки.

Установлення та перевірка

Перед демонтажем двигуну дають охолонути та зливають охолоджувальну рідину в підготовлену ємність. Після від’єднання шлангів і кріплень радіатор виймають без ударів по серцевині. Під час монтажу не можна притискати інструментом тонкі пластини або використовувати патрубки як важіль. Опори встановлюють без перекосу, а з’єднання шлангів фіксують відповідними хомутами. Вентилятор має вільно обертатися у передбаченому просторі та не торкатися кожуха чи серцевини.

Після встановлення систему заповнюють рідиною, передбаченою регламентом мінітрактора, видаляють повітря та оглядають з’єднання на холодному двигуні. Повторну перевірку виконують після прогрівання: контролюють герметичність патрубків і горловини, відсутність контакту вентилятора із сусідніми деталями та стабільний рівень рідини після охолодження. Ретельне звіряння розмірів до придбання й акуратний монтаж дають змогу повноцінно відновити охолодження DongFeng 240 або 244 без перероблення штатних кріплень.
