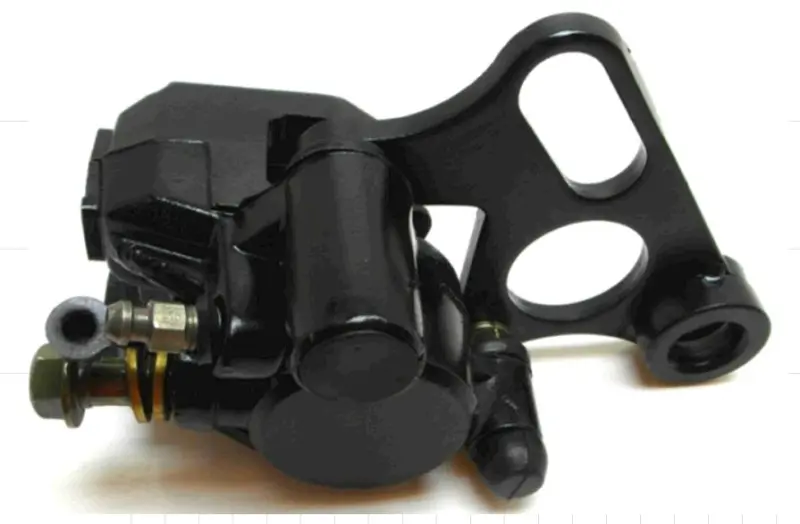

Задній однопоршневий гальмівний супорт IRBIS JPX

Задній однопоршневий гальмівний супорт IRBIS JPX

Супорт призначений для заднього дискового гальма техніки IRBIS. Він приймає тиск гальмівної рідини та створює зусилля, потрібне для притискання колодок до диска. Однопоршнева конструкція відповідає зазначеному типу заднього гальмівного механізму, а встановлений кронштейн слугує для розміщення деталі відносно диска й точок кріплення на техніці.

Призначення та робота супорта

Під час натискання на педаль або важіль заднього гальма тиск із гідравлічної магістралі надходить до циліндра супорта. Поршень переміщує колодку до поверхні диска, після чого колодки стискають його з обох боків і створюють гальмівне зусилля. Після відпускання керування тиск зменшується, тому колодки не повинні надалі постійно затискати диск. Для нормальної роботи потрібні вільний рух поршня та напрямних, справні ущільнення, правильне положення колодок і відсутність повітря в гідравлічній системі.

Заміна супорта потрібна в разі пошкодження корпусу чи кріплення, витоку рідини, корозії циліндра, помітного зношення поршня або напрямних. Підклинювання може проявлятися нагріванням диска, утрудненим обертанням колеса та прискореним зношенням колодок. Недостатній притиск, збільшений хід керування або сліди рідини біля супорта також потребують перевірки всього механізму заднього гальма.

Що перевірити перед вибором

Позначення IRBIS указує на призначення деталі, однак без конкретної моделі техніки його недостатньо для безумовного підбору. У різних серій можуть відрізнятися кронштейни, розташування диска, приєднання гідравлічного шланга та форма колодок. Перед замовленням зіставте новий супорт зі знятою деталлю й посадковим місцем.

• Місце встановлення: виріб розрахований на заднє дискове гальмо; передній і задній механізми не можна вважати взаємозамінними лише через подібну форму.
• Кріплення: порівняйте розташування та відстань між монтажними отворами, форму кронштейна і його положення відносно осі колеса.
• Положення диска: диск має проходити по центру зони колодок без контакту з корпусом або кронштейном.
• Гідравлічне приєднання: перевірте тип і напрямок підключення гальмівного шланга, щоб магістраль установлювалася без натягу, перегинів і контакту з рухомими деталями.
• Колодки: зіставте їхню форму, точки фіксації та розташування в супорті. Комплектність позиції слід уточнити окремо, оскільки наявність колодок не підтверджена.
• Орієнтація: після монтажу має залишатися доступ до штуцера прокачування та кріплення для подальшого обслуговування.

Установлення та перевірка після заміни

Монтаж виконують на надійно зафіксованій техніці. Посадкові поверхні очищують, супорт розміщують без перекосу, а кріплення затягують відповідно до вимог посібника конкретної моделі IRBIS. Гальмівний шланг приєднують зі справними ущільненнями, не допускаючи його скручування. Після роз'єднання гідравлічної магістралі систему заповнюють рідиною, передбаченою для техніки, та прокачують до видалення повітря.

До початку руху потрібно перевірити герметичність з'єднання, хід керування та фактичний притиск колодок. За відпущеного гальма колесо має обертатися без постійного сильного опору, а шланг не повинен торкатися диска, колеса, ланцюга чи деталей підвіски. Першу перевірку гальмування проводять на малій швидкості в контрольованих умовах. Якщо точна геометрія кріплення, форма колодок або варіант підключення відрізняються від старого супорта, встановлювати деталь без додаткової перевірки сумісності не можна.
