Маточина переднього колеса ATV JPX під вісь 15 мм, 3×77

Маточина переднього колеса ATV JPX під вісь 15 мм, 3×77

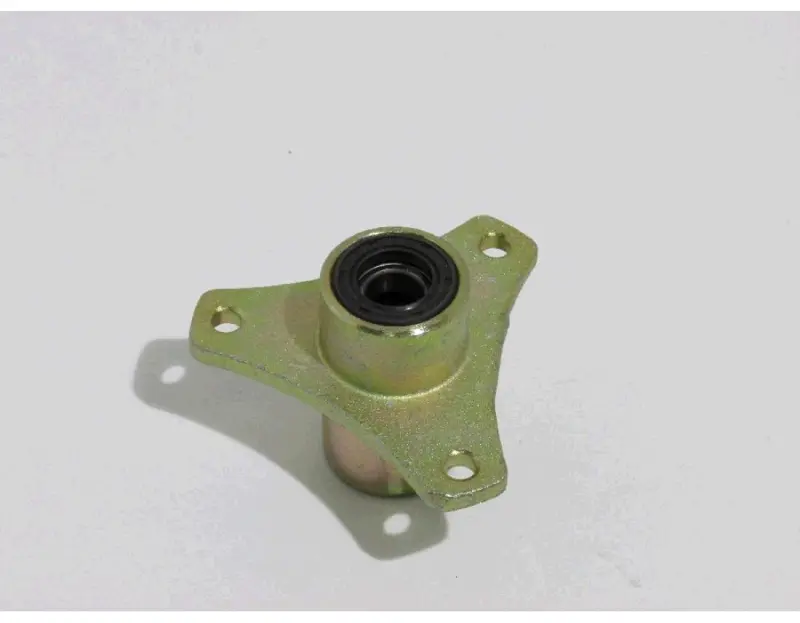

Маточина призначена для ремонту передньої колісної частини квадроцикла ATV. Вона з'єднує колесо з віссю, є центральною опорою для його обертання та утримує диск через три точки кріплення. Деталь розрахована на вісь діаметром 15 мм і має триточкову схему кріплення 3×77. Така конфігурація трапляється на компактних квадроциклах, проте одного загального позначення ATV для підбору недостатньо: перед установленням потрібно зіставити всі посадкові параметри зі знятою маточиною.

Конструкція та призначення

Деталь має центральний циліндричний корпус і трипроменевий фланець. На кожному промені передбачено окремий отвір для кріплення колісного диска. Центральна частина встановлюється на передню вісь та забезпечує співвісне положення колеса. Справна маточина допомагає колесу обертатися без відчутного поперечного люфту й утримує площину диска в передбаченому положенні відносно деталей передньої ходової частини.

Маточину замінюють у разі пошкодження корпусу або фланця, деформації посадкової площини, зношення центральної посадки чи кріпильних отворів. Підставою для перевірки також є люфт вивішеного колеса, биття під час обертання, нерівномірне положення диска та неможливість надійно затягнути кріплення. Перед заміною варто окремо перевірити стан осі, підшипникових посадок і самого колісного диска: встановлення нової деталі не усуне люфт, якщо зношена сполучена частина.

Що перевірити під час вибору

• Призначення: маточина встановлюється в передній колісній частині ATV; задні деталі зі схожою формою для такої заміни не підходять.
• Діаметр осі: потрібна посадка — 15 мм. Розмір слід вимірювати по робочій поверхні осі, очищеній від забруднень і слідів корозії.
• Кріплення диска: передбачено три отвори, розташовані за схемою 3×77. Потрібно перевірити не лише кількість точок, а й відстань між ними.
• Геометрія: порівняйте загальну висоту корпусу, форму фланця, виліт площини кріплення та положення центральної посадки.
• Сполучені деталі: звірте розміри підшипника або посадкового місця, спосіб фіксації на осі, діаметр кріплення та наявність потрібних дистанційних деталей на конкретному квадроциклі.

Для точного порівняння стару маточину краще зняти та виміряти штангенциркулем. Відстань між отворами потрібно перевіряти за їхніми центрами. Якщо вимірюється не умовне коло кріплення, а відстань між сусідніми отворами, отриманий результат не можна автоматично вважати параметром 77 мм: ці величини описують різні ділянки деталі. Також необхідно зіставити положення фланця відносно торців корпусу, адже різниця у вильоті може змінити розташування колеса.

Установлення та перевірка після ремонту

Монтаж виконують на очищену й оглянуту вісь. Посадкові поверхні не повинні мати задирок, глибоких рисок або деформації. Маточину встановлюють без перекосу та ударного навантаження на чутливі центральні деталі. Колісний диск закріплюють у всіх трьох точках відповідним штатним кріпленням, рівномірно підтягуючи з'єднання. Зусилля затягування визначають за документацією конкретної моделі ATV, оскільки воно залежить від застосованих болтів, гайок і конструкції колеса.

Після складання колесо потрібно прокрутити вручну та перевірити вільність обертання, відсутність бокового биття, заїдання й люфту. Далі контролюють, чи не торкається диск сусідніх деталей і чи зберігається правильне положення колеса. Повторна перевірка кріплення після короткої пробної поїздки допомагає вчасно виявити послаблення з'єднань. Маточина JPX підходить для ремонту лише тих квадроциклів, у яких одночасно збігаються вісь 15 мм, кріплення 3×77 та інші посадкові розміри.
