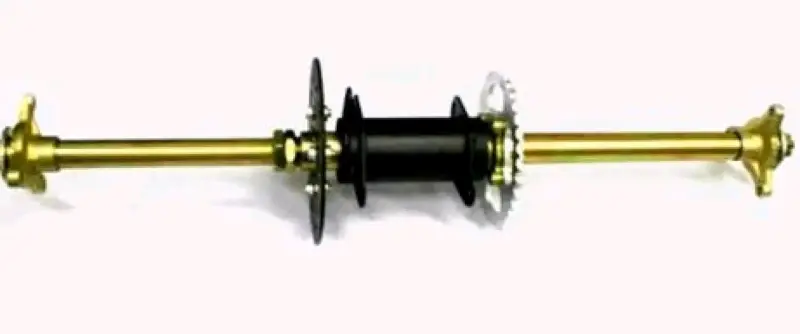

Задня вісь ATV 027-19 740 мм із зіркою, гальмівним диском і маточинами, 19 деталей

Задня вісь у зборі для ATV 027-19

Комплект призначений для ремонту задньої частини квадроцикла ATV 027-19. Його основою є вісь загальною довжиною 740 мм, на якій розміщуються деталі приводу, дискового гальма та кріплення коліс. До набору входять зірка, гальмівний диск, маточини, кріплення й супутні деталі — загалом 19 позицій. Такий формат доречний для комплексної заміни, коли пошкоджена не лише сама вісь, а й пов’язані з нею посадкові або кріпильні компоненти.

Задня вісь з’єднує ліве та праве колесо й підтримує їх правильне положення відносно рами квадроцикла. Зірка приймає зусилля від ланцюгового приводу, а встановлений на осі гальмівний диск взаємодіє із заднім гальмівним механізмом. Маточини використовуються для приєднання коліс. Взаємне розташування цих деталей впливає на вільне обертання, прямолінійність коліс, роботу ланцюга та положення диска відносно супорта.

Склад і призначення комплекту

• Задня вісь: несуча деталь завдовжки 740 мм для встановлення коліс і сполучених компонентів.
• Зірка: бере участь у передаванні обертання від ланцюгового приводу до задньої осі.
• Гальмівний диск: є частиною дискового гальмівного механізму задньої осі.
• Маточини: забезпечують приєднання коліс до осі.
• Кріплення та супутні деталі: входять до загального набору з 19 позицій для складання передбаченої конфігурації.

Коли потрібна заміна

Перевірити задню вісь варто після сильного удару колесом, появи помітного биття, бічного люфту або перекосу задніх коліс. Підставою для ремонту також стають пошкоджена різьба, деформовані посадкові ділянки, порушення співвісності зірки та ланцюга або зміщення гальмівного диска відносно супорта. Експлуатація з такими несправностями збільшує навантаження на підшипники, погіршує рух ланцюга та може спричиняти нерівномірне обертання коліс.

Комплектна заміна зручна в разі пошкодження кількох пов’язаних деталей або відновлення розібраної задньої частини квадроцикла. Зірка, диск і маточини вже підібрані як складові однієї товарної позиції, тому покупцеві не потрібно шукати кожну зазначену деталь окремо. Водночас перед монтажем необхідно перевірити фактичну конфігурацію техніки: лише довжина осі не підтверджує збіг усіх посадкових місць.

Як перевірити сумісність

Головні орієнтири вибору — позначення ATV 027-19, загальна довжина 740 мм і склад набору з 19 деталей. Додатково порівняйте стару та нову осі за розташуванням посадкових ділянок, різьбових кінців, центрального кріплення, зірки, гальмівного диска й маточин. Потрібно перевірити взаємне положення зірки та диска, спосіб кріплення коліс, розміри посадок під підшипники, параметри різьби й конфігурацію кріпильних деталей. Якщо на квадроциклі раніше замінювали маятник, підшипниковий корпус, колеса або гальмівний механізм, зіставлення цих точок особливо важливе.

Рекомендації зі встановлення

Монтаж виконують на надійно зафіксованій техніці після зняття навантаження із задніх коліс. До складання очищають посадкові поверхні та перевіряють стан підшипників, втулок, ланцюга, супорта і кріплень. Вісь має входити без ударного перекосу, а різьбові з’єднання слід затягувати із зусиллям, зазначеним виробником квадроцикла. Після встановлення виставляють ланцюг, контролюють положення зірки та гальмівного диска, а потім вручну прокручують колеса. Обертання має бути вільним, без заїдань, вираженого биття й торкання диска поза нормальною зоною роботи колодок. Завершальна перевірка кріплень і положення ланцюга допомагає підготувати задню частину ATV до подальшої експлуатації.
