Головний гальмівний циліндр на кермо для пітбайка JPX

Головний гальмівний циліндр на кермо для пітбайка JPX

Верхня гальмівна машинка JPX призначена для гідравлічного гальма пітбайка та встановлюється безпосередньо на кермо. Під час натискання на важіль поршень головного циліндра створює тиск у гідролінії, який передається до супорта. Така конструкція поєднує керування гальмом і подавання гальмівної рідини в одному компактному корпусі, тому деталь використовується для ремонту системи з ручним приводом на кермі.

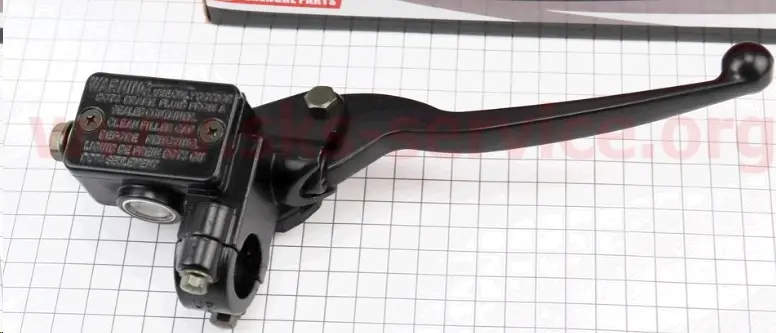

Машинка має чорне виконання та містить довгий ручний важіль, корпус головного циліндра, прямокутний резервуар із кришкою, рознімний затискач для фіксації на кермі й вихід для приєднання гідролінії. Резервуар розташований над циліндром, а важіль впливає на його поршневу частину під час кожного натискання. Це конструктивна основа верхньої частини гідравлічного приводу, проте сумісність потрібно визначати за геометрією з'єднань, а не лише за загальним призначенням деталі.

Що перевірити під час вибору

• Місце встановлення. Потрібна саме кермова машинка з ручним важелем. Вона не замінює циліндр, який монтується біля педалі заднього гальма.
• Бік і положення на кермі. Порівняйте напрямок важеля, орієнтацію резервуара та розташування виходу гідролінії зі старою машинкою.
• Посадку затискача. Діаметр керма, форма хомута, відстань між кріпленнями та вільне місце біля ручки газу або пульта мають відповідати конфігурації пітбайка.
• Приєднання шланга. Перевірте тип фітинга, різьбу кріпильного болта, положення ущільнень і можливість прокласти шланг без заломів.
• Робочу геометрію. Довжина та вигин важеля, положення штовхача й хід поршня мають відповідати гальмівній системі конкретної моделі.
• Гідравлічну відповідність. Перед монтажем зіставте діаметр поршня старого циліндра з вимогами супорта: неправильне поєднання змінює хід важеля та характер спрацьовування гальма.

Коли потрібна заміна

Головний циліндр варто перевірити, якщо важіль пошкоджений, корпус або резервуар мають дефекти, біля поршня чи приєднання шланга з'являються сліди рідини, а система після правильної прокачки не утримує тиск. М'який важіль або надмірний його хід не завжди свідчать про несправність самої машинки: причиною також можуть бути повітря в гідролінії, негерметичне з'єднання, зношені ущільнення супорта або недостатній рівень рідини. Перед придбанням доцільно визначити джерело проблеми, щоб заміна верхньої частини приводу справді усунула несправність.

Встановлення та підготовка до роботи

Машинку монтують на чисту поверхню керма, розташовуючи корпус так, щоб важіль рухався вільно, не торкався сусідніх органів керування та був зручним для руки. Затискач затягують рівномірно, не допускаючи перекосу корпусу. Гідролінію приєднують лише відповідним кріпленням і справними ущільненнями; шланг прокладають із запасом для повороту керма, без контакту з гарячими, гострими або рухомими деталями.

Після приєднання систему заповнюють гальмівною рідиною того типу, який передбачив виробник пітбайка, а потім повністю видаляють повітря. Перед поїздкою потрібно перевірити герметичність резервуара, ділянки поршня та з'єднання шланга, переконатися у стабільному опорі важеля й проконтролювати спрацьовування гальма на нерухомій техніці. Першу перевірку після ремонту виконують на малій швидкості в безпечному місці. Якщо розміри з'єднань, бік монтажу або параметри циліндра відрізняються від старої машинки, деталь не можна вважати прямою заміною без додаткової перевірки всієї конфігурації.
