Задня зірка JPX для ATV і Pitbike 150/250, 428, 40T, 6 болтів

Задня зірка JPX для ATV і Pitbike 150/250

Зірка призначена для задньої частини ланцюгового привода ATV та пітбайків класу 150/250. Вона працює з ланцюгом типорозміру 428, має 40 зубців і кріпиться до маточини шістьма болтами. Деталь приймає зусилля від ланцюга та передає його задньому колесу, тому точна відповідність зубчастого вінця й посадкових параметрів важлива для рівномірної роботи трансмісії.

Конфігурація та призначення

Позначення 40T означає вінець із 40 зубцями. Кількість зубців задньої та передньої зірок разом формує передавальне відношення привода. Заміна штатної деталі на аналогічну зірку з тими самими 40 зубцями зберігає початкову конфігурацію передачі, якщо передню зірку та інші параметри не змінювали. Типорозмір 428 визначає відповідність зубчастого вінця певному приводному ланцюгу: ланцюг іншого розміру не можна добирати лише за приблизно схожою шириною.

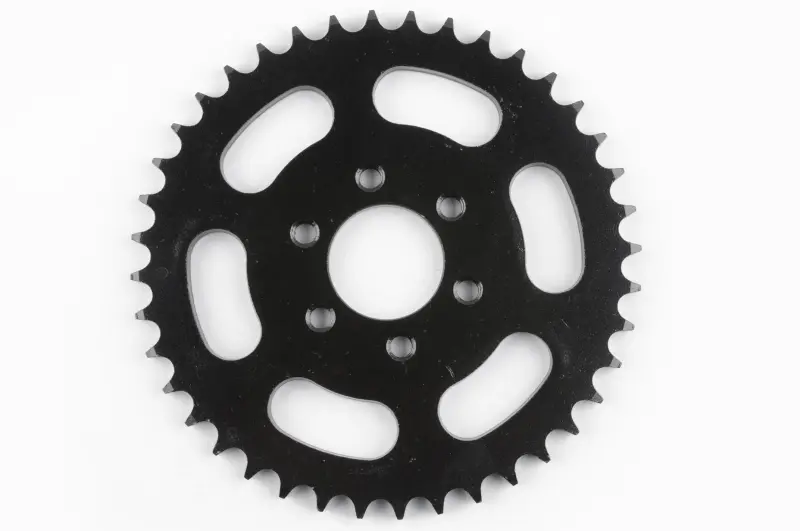

Плоский корпус має центральний отвір, шість кріпильних отворів і шість великих розвантажувальних вікон. Чорне покриття відповідає представленому виконанню JPX. Така геометрія потребує точного суміщення з маточиною: однакової кількості болтів недостатньо, адже різні версії ATV та пітбайків можуть мати інший діаметр центральної посадки, діаметр кола кріпильних отворів, їхній розмір, товщину диска або положення зубчастого вінця відносно маточини.

Що перевірити перед вибором

• Розмір ланцюга: установлений ланцюг має відповідати позначенню 428.
• Кількість зубців: ця версія має 40 зубців; для збереження штатного передавального відношення порівняйте їх кількість зі старою зіркою.
• Кріплення: передбачена схема на шість болтів, але також потрібно звірити відстані між центрами отворів і діаметр кожного отвору.
• Центральна посадка: порівняйте діаметр і форму центрального отвору з демонтованою деталлю або маточиною.
• Положення вінця: перевірте товщину, можливе зміщення площини зубців і розташування зірки відносно лінії ланцюга.
• Застосування: позначення ATV/Pitbike 150/250 задає цільовий клас техніки, проте конкретну модель і модифікацію потрібно добирати за геометрією штатної деталі.

Заміна та встановлення

Зірку замінюють у разі помітно сточених або деформованих зубців, овальності, пошкодження кріпильних місць чи порушення співвісності, через яке ланцюг рухається ривками. Перед монтажем варто оглянути ланцюг і передню зірку: сильно зношені компоненти однієї передачі можуть погіршити роботу нової деталі та прискорити зношування зубців.

Під час установлення посадкові поверхні очищають, зірку розміщують без перекосу та контролюють збіг лінії ланцюга. Кріплення затягують рівномірно за схемою, рекомендованою виробником техніки, а ланцюг регулюють із передбаченим для конкретної моделі провисанням. Після складання колесо слід прокрутити вручну й переконатися, що натяг змінюється рівномірно, ланцюг вільно заходить на зубці та не відхиляється вбік. Після першої поїздки корисно повторно перевірити кріплення й регулювання привода.

Ця задня зірка підходить для ремонту ATV або пітбайка, коли потрібні конфігурація 428-40T і шестиболтове кріплення. Для точного добору використовуйте стару деталь як геометричний зразок і зіставляйте всі посадкові розміри, а не лише клас двигуна чи кількість точок кріплення.
