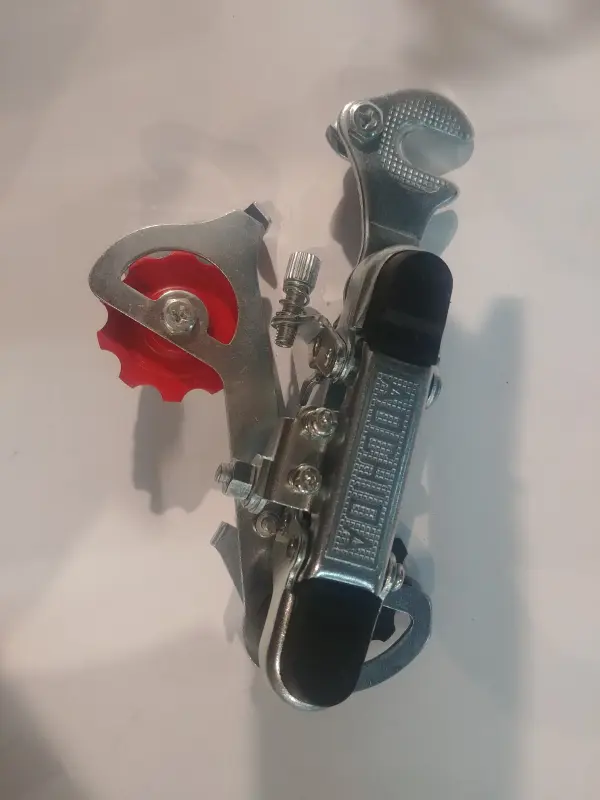

Задній перемикач швидкостей FM з малим гаком, кріплення на вісь

Задній перемикач FM із кріпленням на вісь

Механічний задній перемикач призначений для велосипедної трансмісії із зовнішнім перемиканням передач. Він переміщує ланцюг між задніми зірками за командою манетки та підтримує його натяг під час вибору іншої передачі. Таке рішення використовують під час ремонту велосипеда, на якому перемикач встановлюється біля правого дропаута й фіксується на осі заднього колеса, а не прикручується безпосередньо до різьбового тримача рами.

Модель виконана з малим гаком. Форма та довжина гака мають значення під час встановлення: його посадкова частина повинна правильно розташовуватися відносно прорізу дропаута, осі втулки та блока задніх зірок. На корпусі передбачені тросовий привід, затискач троса, регулювальний баранець і гвинти обмеження ходу. Рухома рамка із зубчастим роликом спрямовує ланцюг, а пружинний механізм повертає перемикач після послаблення троса.

Що перевірити під час вибору

• Тип кріплення. Цей варіант розрахований на фіксацію гаком на осі заднього колеса. Він не замінює без додаткової перевірки моделі, які прикручуються до окремого різьбового тримача рами.
• Геометрію гака. Порівняйте малий гак із попереднім перемикачем і посадковим місцем біля правого дропаута. Значення мають форма посадкової пластини, положення упору та відстань від осі до корпусу механізму.
• Параметри трансмісії. Звірте кількість задніх зірок, робочий діапазон блока зірок, схему проходження ланцюга та довжину рамки попередньої деталі. Ці параметри впливають на переміщення по всьому діапазону передач і підтримання належного натягу ланцюга.
• Керування передачами. Перемикач приводиться в дію тросом, тому манетка, хід троса та встановлена система перемикання мають бути узгоджені між собою.
• Вільний простір. Після монтажу рамка й ролик не повинні торкатися спиць, блока зірок, пера рами або інших деталей у всьому діапазоні переміщення.

Встановлення та налаштування

Перед монтажем оглядають вісь задньої втулки, гайку, дропаут, трос і оболонку. Гак встановлюють із боку задніх зірок та надійно фіксують разом із колесом. Перемикач повинен зайняти стійке положення без перекосу, а колесо — залишатися правильно посадженим у дропаутах. Після цього ланцюг проводять через напрямну частину механізму, приєднують трос і перевіряють вільний рух шарнірів.

Налаштування виконують після остаточної фіксації колеса. Гвинти обмеження задають крайні положення, щоб ланцюг не виходив за малу зірку назовні та за велику зірку в бік спиць. Натяг троса коригують регулювальним баранцем, домагаючись послідовного переходу між сусідніми зірками. Після регулювання передачі перевіряють під час обертання педалей: ланцюг має проходити по вибраній зірці без постійного тертя, мимовільного переходу та надмірного шуму.

Коли потрібна заміна

Встановлення нового перемикача актуальне в разі деформації гака або рамки, ослаблення поворотної пружини, пошкодження ролика, помітного люфту шарнірів чи неможливості отримати стабільне налаштування зі справним тросом. Перед заміною варто також перевірити стан ланцюга, блока задніх зірок, манетки та тросової проводки: зношення або підвищене тертя в цих деталях може спричиняти подібні ознаки.

Ця модель підходить для ремонту лише за умови збігу осьового способу кріплення та геометрії малого гака. Найнадійніший спосіб вибору — зіставити попередню деталь, посадкове місце й параметри наявної трансмісії, а після встановлення заново налаштувати крайні положення та натяг троса.
