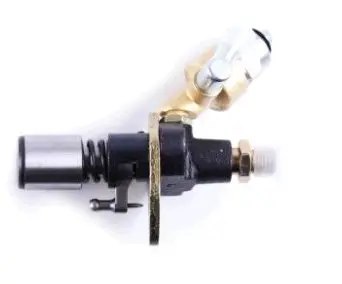

Паливний насос 178F/186F (6/9 к.с.) з електромагнітним клапаном

Паливний насос 178F/186F з електромагнітним клапаном

Насос призначений для паливної системи одноциліндрових дизельних двигунів серій 178F і 186F з повітряним охолодженням, які встановлюють на мотоблоки та іншу малу техніку. Модель 178F зазвичай належить до класу близько 6 к.с., а 186F — близько 9 к.с. Деталь подає дизельне паливо до форсунки під потрібним тиском і в узгоджений із роботою двигуна момент. Від стану насоса залежать запуск, стабільність обертів і здатність двигуна нормально працювати під навантаженням.

Це виконання оснащене електромагнітним клапаном відсікання палива. Клапан керує припиненням подачі під час зупинки двигуна, тому насос розрахований на техніку, де передбачене відповідне електричне підключення. Варіант із клапаном не варто вибирати лише за зовнішньою подібністю до звичайного механічного насоса: перед замовленням потрібно перевірити модель двигуна, спосіб його зупинки, розташування роз’єму та конфігурацію встановленої деталі.

Як правильно підібрати насос

Позначення 178F і 186F охоплюють сімейства двигунів, усередині яких трапляються різні модифікації. Потужність 6 або 9 к.с. допомагає визначити клас мотора, але не замінює перевірку конструкції. Зіставте нову деталь зі знятим насосом і даними двигуна. Особливу увагу приділіть монтажній частині, напрямку паливних з’єднань і розташуванню органів керування.

• Модель двигуна. Звірте повне позначення двигуна, включно з додатковими літерами після 178F або 186F, якщо вони є.
• Спосіб зупинки. На двигуні має бути передбачене керування електромагнітним клапаном паливного насоса.
• Кріплення. Порівняйте форму монтажного фланця, розташування отворів і положення насоса відносно корпусу двигуна.
• Під’єднання. Перевірте взаємне розташування входу палива, виходу до трубки високого тиску та електричного контакту клапана.
• Приводна частина. До монтажу зіставте форму, довжину й положення деталей, які взаємодіють із механізмом двигуна.
• Орган регулювання. Положення важеля керування подачею має відповідати конструкції знятого насоса та приводу регулятора.

Коли потрібна перевірка або заміна

Підставою для діагностики паливної системи можуть бути ускладнений запуск, раптова зупинка, нестабільні оберти, перебої, зниження потужності або підтікання біля насоса. Такі ознаки не завжди свідчать про несправність саме цієї деталі. Подібні прояви спричиняють забруднений фільтр, повітря в паливопроводі, обмежена подача з бака, негерметичні з’єднання або несправність форсунки. Перед заміною перевіряють надходження палива до насоса, стан магістралей і фільтра, а у версії з електромагнітним клапаном — справність передбаченого двигуном керування клапаном.

Монтаж і перший запуск

Роботи виконують на зупиненому й охолодженому двигуні з від’єднаним джерелом живлення електрообладнання. Перед демонтажем очищають місце навколо насоса, щоб забруднення не потрапили до паливних каналів. Далі від’єднують паливопроводи, електричне підключення клапана та кріплення. Посадкову поверхню очищають від залишків старого ущільнення, а насос установлюють без перекосу, зі справним відповідним ущільненням і правильним сполученням приводу.

Після монтажу відновлюють паливні та електричні з’єднання, видаляють повітря із системи за настановою для конкретного двигуна й перевіряють усі стики на відсутність витоків. Перший запуск виконують із контролем стабільності роботи та реакції двигуна на команду зупинки. Налаштування подачі й втручання у внутрішній механізм насоса доцільно доручити фахівцеві з дизельної паливної апаратури: правильність установлення безпосередньо впливає на запуск і роботу двигуна.
