Кулачок паливного насоса XING для двигуна 195N (12 к.с.)

Кулачок паливного насоса XING для двигуна 195N

Деталь призначена для ремонту приводу паливного насоса одноциліндрового дизельного двигуна 195N потужністю 12 к.с. Такий двигун застосовується на мотоблоках та іншій малій сільськогосподарській техніці. Кулачок бере участь у механічному приводі насоса: під час обертання його профіль діє на сполучену деталь і забезпечує періодичне переміщення насосного механізму. Справна взаємодія цих компонентів потрібна для подавання пального у визначеній послідовності.

Призначення та конструкція

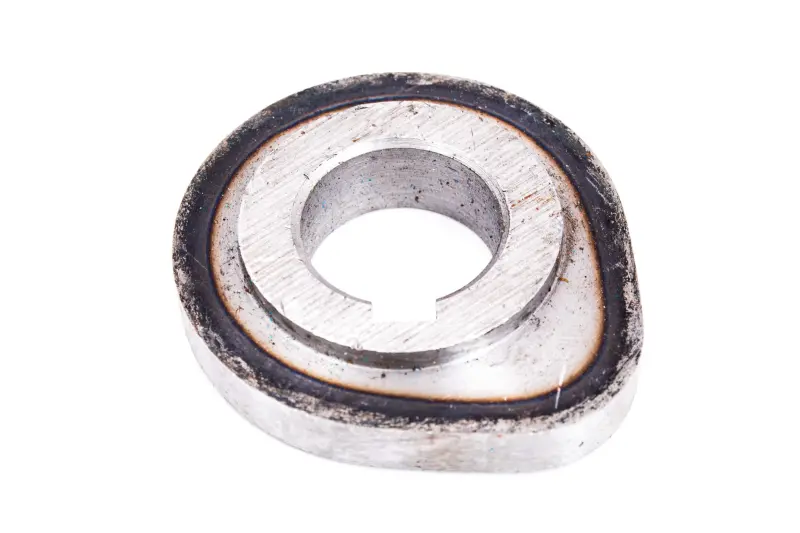

Кулачок має несиметричний округлий зовнішній профіль, центральний посадковий отвір і внутрішній паз. Зовнішня поверхня утворює робочу траєкторію для приводу насоса, а отвір призначений для встановлення деталі на відповідну вісь. Паз фіксує положення кулачка відносно посадкового місця, тому він має точно збігатися з відповідною частиною. Конфігурація розрахована на використання в паливній системі двигуна 195N; добирати деталь лише за зовнішньою схожістю з кулачками інших дизельних двигунів не варто.

Заміна може знадобитися через зношення зовнішнього профілю, пошкодження країв центрального отвору чи паза, появу помітного вироблення або порушення посадки. Такі дефекти здатні змінити рух приводу насоса. Під час діагностики потрібно оглядати не лише кулачок, а й поверхню, яка з ним контактує: значне вироблення сполученої деталі може погіршити результат ремонту навіть після встановлення нового кулачка.

Як перевірити сумісність

Головні критерії вибору — модель двигуна 195N і номінальна потужність 12 к.с. Позначення моделі краще уточнити за технічною документацією мотоблока або двигуна. Назви техніки недостатньо: мотоблоки однієї серії можуть комплектуватися різними силовими агрегатами та варіантами паливного насоса. Перед установленням порівняйте нову і демонтовану деталі за зовнішнім профілем, посадковим отвором, розташуванням внутрішнього паза та загальною висотою.

• Тип деталі: кулачок механічного приводу паливного насоса.
• Застосування: дизельний двигун 195N потужністю 12 к.с.
• Конструкція: центральний отвір, внутрішній установний паз і профільована зовнішня поверхня.
• Категорія техніки: мотоблоки з одноциліндровим чотиритактним двигуном водяного охолодження відповідної моделі.
• Бренд: XING.

Рекомендації зі встановлення

Монтаж виконують після розбирання приводу паливного насоса відповідно до порядку обслуговування двигуна 195N. Посадкове місце попередньо очищають, після чого перевіряють стан осі, фіксатора паза та контактної поверхні приводу. Кулачок має встановлюватися без перекосу й займати те саме положення, що й штатна деталь. Удари по профілю під час монтажу неприпустимі: пошкоджена поверхня взаємодіятиме з приводом нерівномірно.

Після складання потрібно перевірити вільний рух механізму та правильне взаємне положення деталей, а потім проконтролювати роботу двигуна. Якщо ремонт пов’язаний з ускладненим запуском, нестабільною роботою або порушенням подавання пального, одночасно перевіряють насос, плунжерну пару, штовхач і регулювання приводу. Комплексна діагностика допомагає відрізнити зношення кулачка від несправностей інших компонентів паливної системи та уникнути повторного розбирання.
