Задній перемикач швидкостей YKX mod:5 із кріпленням на вісь

Задній перемикач швидкостей YKX mod:5 із кріпленням на вісь

Механічний задній перемикач призначений для велосипедної трансмісії з кількома задніми зірками. Під час натискання манетки трос переміщує механізм у поперечному напрямку, спрямовуючи ланцюг на вибрану зірку тріскачки або касети. Підпружинена рамка з двома роликами вибирає утворений запас ланцюга та підтримує його натяг під час переходу між передачами. Така будова допомагає трансмісії послідовно виконувати команди манетки за умови правильного підбору, встановлення й налаштування.

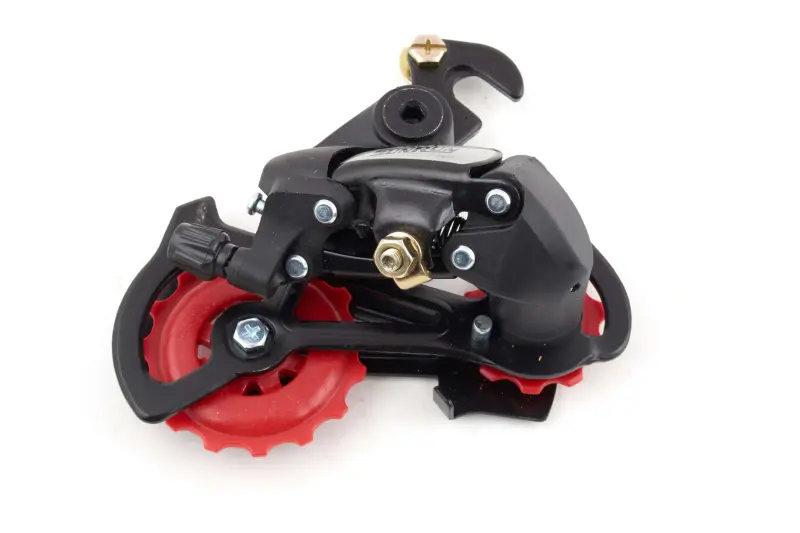

Виконання YKX mod:5 оснащене гаком для фіксації на осі заднього колеса. Цей варіант призначений для велосипеда, де задній перемикач монтується за допомогою окремого осьового кріплення, а не прикручується безпосередньо до різьбового отвору штатного півня рами. Конструкція містить чорний корпус і рамку, два червоні зубчасті ролики, пружинний шарнірний механізм, регулювальні гвинти, вузол затискання троса та регулювальну втулку його натягу.

Як працює конструкція

Верхній напрямний ролик переміщує ланцюг відносно задніх зірок, а нижній натяжний ролик відводить нижню гілку ланцюга назад. Пружина повертає механізм у протилежний бік після послаблення троса. Крайні положення задаються обмежувальними гвинтами: вони не дозволяють рамці виходити далі крайніх зірок. Регулювальна втулка використовується для точного налаштування натягу троса та суміщення положень напрямного ролика із зірками. Окреме регулювання положення корпусу задає відстань між верхнім роликом і блоком зірок.

Що перевірити перед вибором

• Спосіб кріплення. На велосипеді має бути передбачене встановлення заднього перемикача гаком на вісь колеса. Версія для прямого монтажу до півня рами конструктивно відрізняється.
• Параметри трансмісії. Зіставте кількість задніх зірок, тип манетки, крок її перемикання та допустимий діапазон блока зірок. Позначення mod:5 саме по собі не слід сприймати як указівку на кількість передач.
• Положення троса. Перевірте напрямок підведення сорочки, розташування точки затискання троса та можливість прокласти його без різких перегинів.
• Геометрію встановлення. Після фіксації рамка має стояти рівно відносно зірок, вільно переміщуватися та не наближатися до спиць.
• Стан пов’язаних деталей. Погнуте кріплення, тугий або забруднений трос, зношений ланцюг і деформовані зубці можуть зберігати шум та затримки навіть після заміни перемикача.

Встановлення та налаштування

Монтаж починають із надійної фіксації гака на осі заднього колеса та перевірки положення механізму. Ланцюг проводять через обидва ролики правильною траєкторією, після чого закріплюють трос. Налаштування виконують послідовно: виставляють крайнє положення під малою зіркою, регулюють натяг троса й індексацію, перевіряють переходи по всьому блоку зірок, а потім задають внутрішнє обмеження та відстань від верхнього ролика до зірок. Обмежувальні гвинти не використовують замість регулювання натягу троса, адже ці налаштування мають різне призначення.

Заміна перемикача доречна за наявності погнутої рамки, вираженого бічного люфту, ослабленої поворотної пружини, пошкодження корпусу або значного зносу роликів. Після монтажу прокрутіть педалі з піднятим заднім колесом і перевірте кожну передачу в обох напрямках. Ланцюг має переходити без затримок, а рамка — залишатися на безпечній відстані від спиць і задньої зірки. Завершальна перевірка під невеликим навантаженням допомагає виявити недостатній натяг троса або неточну індексацію до звичайного використання велосипеда.
