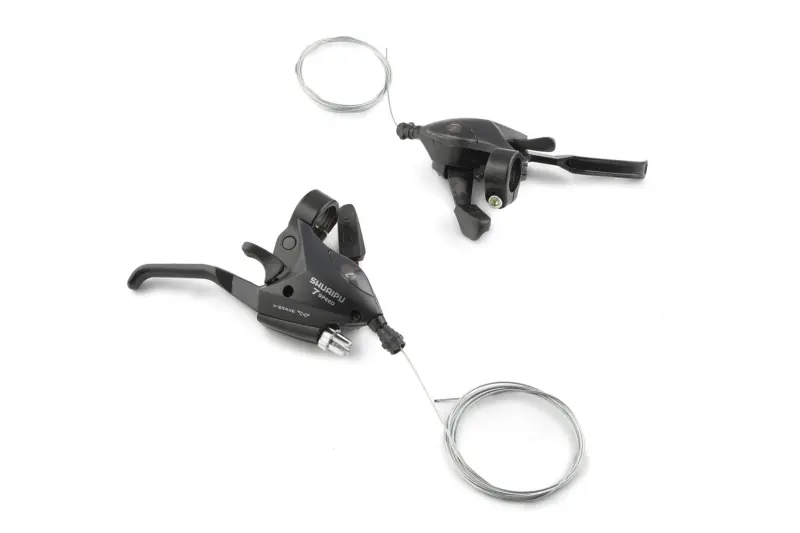

Комплект манеток із гальмівними ручками SAIGUAN 3×7 швидкостей

Манетки з гальмівними ручками SAIGUAN для трансмісії 3×7

Парний моноблок поєднує керування перемикачами та механічними гальмами на кермі велосипеда. Ліва манетка розрахована на три положення переднього перемикача, права — на сім положень заднього. Така конфігурація призначена для велосипеда з трьома ведучими зірками системи та сімома задніми зірками. Індексний механізм фіксує окремі положення манеток: для переходу на наступну передачу використовується відповідна клавіша, а гальмування виконується окремою довгою ручкою.

До комплекту входять лівий і правий органи керування. Кожен із них об’єднує в одному корпусі манетку, гальмівну ручку та кріпильний хомут. Інтегроване компонування усуває потребу окремо розташовувати на кермі гальмівні важелі й перемикачі. Це особливо зручно під час ремонту велосипеда, на якому вже стоять моноблоки аналогічного типу: обидві сторони керма отримують однакову схему керування, а положення ручок можна налаштувати одночасно.

Конструкція та призначення

• Схема 3×7: лівий блок керує переднім перемикачем на три положення, правий — заднім перемикачем на сім положень.
• Індексне перемикання: механізм послідовно фіксує вибрані положення та допомагає задавати повторюваний натяг троса після правильного налаштування трансмісії.
• Поєднане керування: гальмівна ручка та клавіші перемикання розміщені в одному корпусі, тому обидві функції доступні з однієї ділянки керма.
• Кріплення 22,2 мм: хомут розрахований на стандартну посадкову ділянку прямого велосипедного керма відповідного діаметра.
• Тросовий привід: манетки працюють через механічні троси; на корпусах передбачені виходи та регулятори для налаштування натягу.
• Парне виконання: комплект дає змогу замінити лівий і правий моноблоки разом, зберігши однакову форму та розташування органів керування.

Як перевірити сумісність

Перед вибором перерахуйте зірки трансмісії: спереду має бути три, ззаду — сім. Збігу лише загальної кількості передач недостатньо — важлива саме схема 3×7. Також перевірте тип установлених переднього та заднього перемикачів і потрібний їм хід троса. У різних сімейств компонентів співвідношення переміщення манетки й перемикача може відрізнятися, тому новий комплект повинен відповідати механіці вже встановленої трансмісії.

Окремо зіставте гальмівну частину. Ці моноблоки керують гальмами механічним тросом, однак потрібний хід гальмівного троса залежить від конструкції гальм. До монтажу порівняйте новий важіль зі старою ручкою та уточніть сумісність із конкретними обідними або механічними дисковими гальмами велосипеда. Для встановлення також потрібна вільна ділянка керма діаметром 22,2 мм. Оскільки манетка та гальмівна ручка об’єднані, потрібно врахувати розташування грипсів, дзвінка й інших аксесуарів.

Установлення та налаштування

Лівий блок установлюють з боку переднього перемикача, правий — з боку заднього. Після фіксації хомутів ручки виставляють під зручним кутом, не допускаючи контакту з іншими деталями на кермі. Троси перемикання прокладають без різких перегинів, приєднують до перемикачів і регулюють їхній натяг. Потім налаштовують обмежувальні гвинти та індексацію: ланцюг має переходити на сусідню зірку за одне натискання й не намагатися вийти за крайні положення.

Гальмівні троси під’єднують і регулюють відповідно до будови встановлених гальм. Після монтажу потрібно почергово перевірити всі три положення зліва, сім положень справа, повернення клавіш і вільний хід гальмівних ручок. Велосипед спочатку перевіряють без навантаження, а потім виконують коротку контрольну поїздку в безпечному місці. Комплект підходить для заміни зношених моноблоків у разі тугого ходу, нечіткої фіксації передач, пошкодження корпусу або потреби оновити відразу обидві сторони керування на велосипеді з трансмісією 3×7.
