Світлодіодна лампа S25 GJCT для стоп-сигналу та габариту, 22 кристали

Світлодіодна лампа S25 GJCT для заднього ліхтаря

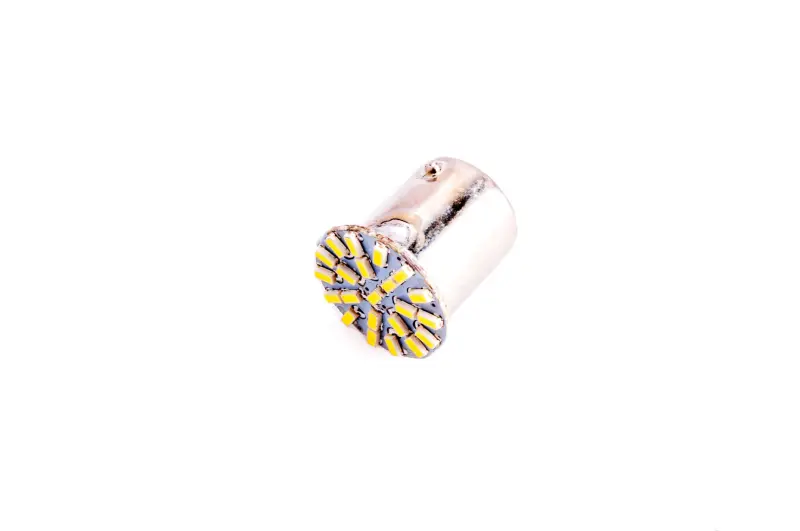

Лампа призначена для суміщеного заднього ліхтаря мототехніки, у якому одне джерело світла виконує функції габаритного вогню та стоп-сигналу. Вона підходить для обслуговування або ремонту світлотехніки, розрахованої на формат S25 і відповідну контактну схему. У конструкції використано 22 світлодіодні кристали, розташовані на круглій торцевій платформі, та циліндричний металевий цоколь із бічними фіксувальними виступами.

Призначення та особливості конструкції

У режимі габаритного вогню лампа позначає транспортний засіб ззаду, а під час гальмування бере участь у подачі помітнішого світлового сигналу. Правильна робота обох функцій залежить не лише від формату S25, а й від будови патрона, розташування контактів, положення бічних фіксаторів і схеми самого ліхтаря. Тому назву S25 слід розглядати як один із критеріїв вибору, а не як підтвердження сумісності з будь-яким заднім ліхтарем.

Світлодіодні кристали зібрані на фронтальній частині лампи та розподілені по круглому основанню. Таке виконання потрібно врахувати під час встановлення у ліхтар із відбивачем і розсіювачем: після монтажу необхідно перевірити формування світлового сигналу в обох режимах. Металева циліндрична частина забезпечує посадку лампи у відповідний патрон, а бічні виступи фіксують її після повороту. Встановлювати деталь потрібно без перекосу та надмірного зусилля.

Що перевірити перед вибором

• Формат лампи. Стара деталь і патрон мають бути розраховані на S25; збігу лише за зовнішнім діаметром колби недостатньо.
• Кількість і розташування контактів. Порівняйте контактні майданчики знизу, їхню висоту та взаємне положення з демонтованою лампою.
• Бічні фіксатори. Зіставте кількість виступів на цоколі, їх розташування та посадку в пазах патрона.
• Функції ліхтаря. Посадкове місце має використовувати лампу саме для поєднання стоп-сигналу й габаритного вогню.
• Вільний простір. Торцева платформа з кристалами не повинна впиратися в розсіювач або внутрішні деталі корпусу.
• Параметри бортової системи. До монтажу зіставте вимоги лампи з характеристиками конкретної техніки та встановленої світлотехніки.

Якщо стара лампа відрізняється контактами, положенням фіксувальних виступів або способом увімкнення режимів, замінювати її лише на підставі загального позначення S25 не можна. Особливо уважно порівнюйте цоколь після нештатного ремонту ліхтаря: раніше встановлений патрон може відрізнятися від заводського виконання конкретної моделі мототехніки.

Встановлення та перевірка роботи

Перед заміною вимкніть живлення світлотехніки та дайте ліхтарю охолонути. Зніміть розсіювач або сервісну кришку способом, передбаченим виробником техніки, витягніть стару лампу й огляньте патрон. Забруднення, окиснення, деформовані контакти або послаблена фіксація здатні порушити роботу навіть правильно підібраної лампи, тому такі несправності потрібно усунути до встановлення.

Сумістіть бічні виступи цоколя з пазами, встановіть лампу рівно та зафіксуйте поворотом без сильного натискання. Після складання окремо ввімкніть габаритний вогонь і натисніть гальмо, перевіряючи обидва режими. Сигнал має перемикатися стабільно, без зникнення світла під час легкого руху корпусу чи проводки. Одночасно проконтролюйте правильність посадки розсіювача та відсутність контакту лампи з внутрішніми частинами ліхтаря.

Модель підійде для планової заміни несправної лампи або відновлення заднього освітлення після ремонту патрона й ліхтаря. Точне порівняння посадкової частини, контактів і двох потрібних функцій допомагає вибрати відповідну деталь без перероблення штатного кріплення.
