Стоп-сигнал Delta KOMATCU у зборі з кріпленням

Стоп-сигнал Delta KOMATCU у зборі з кріпленням подає світловий сигнал під час гальмування. Його встановлюють позаду мопеда, щоб інші учасники руху могли помітити зменшення швидкості. Ліхтар підходить для заміни пошкодженого стоп-сигналу, коли розколовся розсіювач, зруйноване кріплення або старий корпус уже неможливо надійно закріпити.

Будова та кріплення

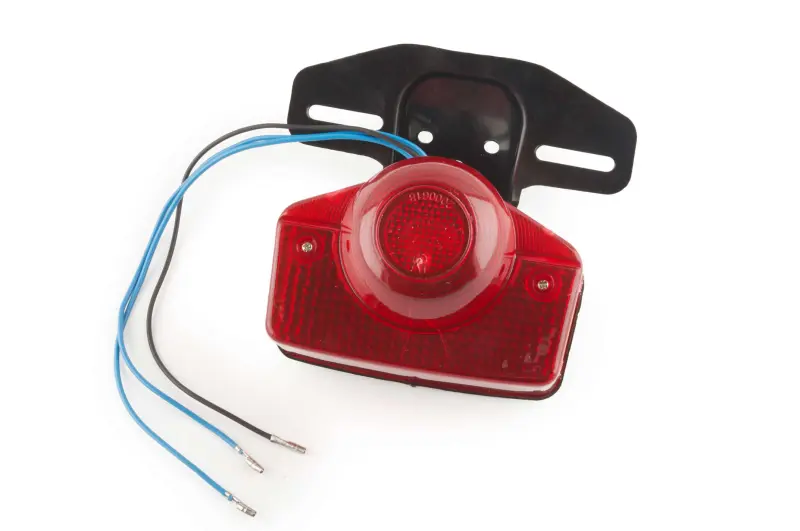

Червоний розсіювач має широку нижню частину та круглу секцію, що виступає посередині. Обабіч неї розташовані два гвинти. Позаду корпусу є чорний кронштейн із видовженими монтажними отворами. Від ліхтаря відходять три проводи з контактними наконечниками: два сині та один чорний. Така конструкція потребує перевірки місця під корпус, розташування кронштейна й шляху прокладання проводів до штатних з’єднань.

Як підібрати заміну

Зіставте ліхтар зі знятою деталлю: виміряйте відстань між точками кріплення, перевірте положення отворів відносно корпусу та зазор до сусідніх деталей. Видовжені отвори дають змогу пересувати кріплення в межах прорізів, але не означають, що ліхтар стане на будь-яке посадкове місце. Кронштейн має прилягати без примусового вигинання. Якщо корпус перекошується під час затягування, слід ще раз перевірити відповідність кріплень.

Для підключення звірте кількість проводів, форму контактів, їхнє призначення та достатність довжини проводки. Не визначайте призначення проводу лише за кольором ізоляції. Робоча напруга й тип джерела світла мають відповідати штатному ліхтарю та вимогам мопеда. Невідповідне підключення може спричинити відсутність сигналу, хибну роботу освітлення або пошкодження проводів.

Ознаки несправності

Розсіювач варто оглянути, якщо на ньому з’явилися тріщини, відколи або всередині накопичується волога. Рухомий відносно кронштейна корпус, потерта ізоляція та окислені контакти також потребують уваги. Вібрація послаблює кріплення, а натягнутий провід може переламатися біля виходу з корпусу. Коли стоп-сигнал не реагує на гальмування, спершу перевірте живлення, контакти та вимикач: заміна справного ліхтаря не усуне причину, що знаходиться поза ним.

Порядок встановлення

Вимкніть живлення та позначте підключення старого стоп-сигналу до роз’єднання проводів. Після демонтажу огляньте місце кріплення, різьбу й відповідні контакти на проводці мопеда. Пошкоджене кріплення та контакти, що не тримаються надійно, замініть. Прикладіть новий кронштейн, попередньо закрутіть кріплення й вирівняйте ліхтар. Остаточно затягуйте без перекосу та надмірного зусилля, не передаючи навантаження на розсіювач.

Під’єднайте проводи за перевіреним призначенням контактів і захистіть з’єднання від вологи та випадкового замикання. Прокладіть проводку так, щоб вона не торкалася гострих країв, гарячих поверхонь і рухомих деталей. Де потрібно, залиште запас для ходу задньої підвіски. Після відновлення живлення перевірте спрацьовування стоп-сигналу від кожного пов’язаного з ним гальма та згасання після відпускання важеля чи педалі. Переконайтеся, що корпус не хитається, а номерний знак та інші деталі не затуляють світло.
