Стоп-сигнал Delta KOMATCU в сборе с креплением

Стоп-сигнал Delta KOMATCU в сборе с креплением предназначен для подачи светового сигнала при торможении. Он устанавливается сзади и помогает другим участникам движения заметить замедление мопеда. Такой фонарь выбирают для замены повреждённого стоп-сигнала, когда треснул рассеиватель, нарушено крепление или восстановление старого корпуса уже не даёт надёжного результата.

Конструкция фонаря

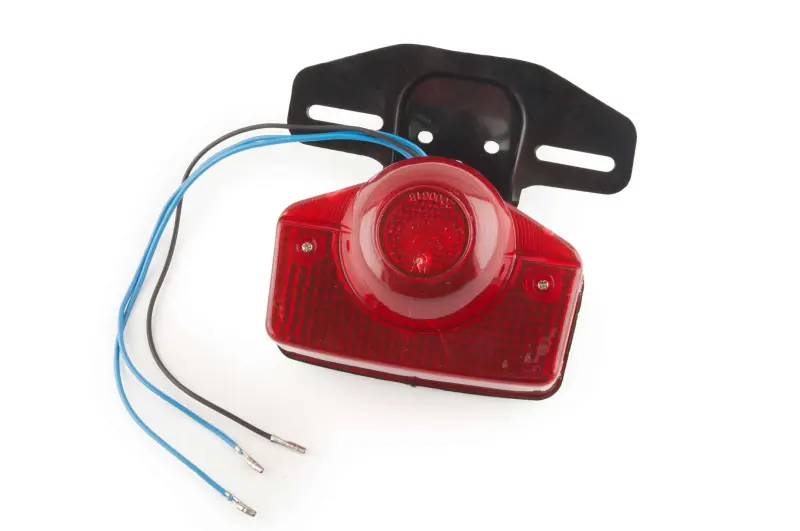

Красный рассеиватель имеет широкую нижнюю часть и выступающую круглую секцию по центру. По бокам расположены два винта. За корпусом находится чёрный кронштейн с продолговатыми монтажными отверстиями. От фонаря отходят три провода с контактными наконечниками: два синих и один чёрный. При подборе важны не только форма рассеивателя, но и положение кронштейна, направление выхода проводов и возможность разместить их без натяжения.

Что сверить со снятой деталью

Сравните расстояние между точками крепления, положение отверстий относительно корпуса и свободное место под фонарь. Проверьте, не будет ли он упираться в соседние детали после затяжки крепежа. Продолговатые отверстия позволяют смещать крепёж в пределах прорезей, однако их наличие само по себе не подтверждает совпадение посадки. Если кронштейн приходится изгибать или притягивать с перекосом, нужно повторно проверить подбор.

Отдельно сопоставьте подключение: количество проводов, форму контактов, их назначение и длину свободного участка проводки. Цвет изоляции нельзя использовать как единственное основание для соединения. Также сверьте рабочее напряжение и тип источника света со штатным фонарём и требованиями мопеда. Ошибка в подключении может привести к отсутствию сигнала, неправильной работе освещения или повреждению проводки.

Когда нужна замена

Повод осмотреть стоп-сигнал — трещины и сколы рассеивателя, следы влаги внутри, расшатанный корпус, повреждённые провода или окисленные контакты. От вибрации и ударов могут пострадать точки крепления, а натянутая проводка способна переломиться возле выхода из корпуса. Если свет не включается при торможении, сначала проверьте питание, контакты и выключатель стоп-сигнала: исправный новый фонарь не устранит неисправность вне его корпуса.

Установка и проверка

Отключите питание и зафиксируйте расположение прежних соединений. Снимите старый фонарь, осмотрите место установки и крепёж. Повреждённые крепёжные детали и ненадёжные ответные контакты замените. Примерьте кронштейн, наживите крепёж и выровняйте корпус, затем затяните соединения без перекоса и чрезмерного усилия. Рассеиватель не должен воспринимать нагрузку от затяжки кронштейна.

Соедините провода по проверенному назначению контактов, защитите места соединения от влаги и случайного замыкания. Уложите проводку вдали от острых кромок, нагретых и движущихся деталей, оставив запас на перемещение задней подвески там, где он требуется. После подключения проверьте включение стоп-сигнала от каждого тормоза, связанного с ним, и отключение после отпускания рычага или педали. Убедитесь, что корпус закреплён устойчиво, а свет не перекрывают номерной знак и другие детали.
