Крышка переднего тормозного барабана Delta AMG-4

Крышка переднего тормозного барабана Delta AMG-4 закрывает тормозной механизм со стороны колодок и служит основанием для его деталей. Она остаётся неподвижной относительно крепления на вилке, пока барабан вращается вместе с колесом. От состояния крышки и её посадок зависит правильное расположение колодок внутри барабана: перекос или люфт могут мешать свободному вращению колеса и равномерной работе тормоза.

Конструкция и назначение

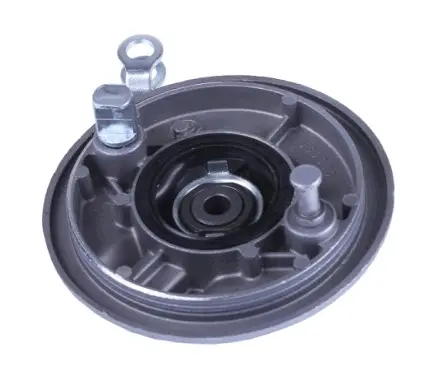

Крышка имеет круглую форму, центральное отверстие, наружный бортик и рёбра на внутренней стороне. В конструкции предусмотрены рычаг привода и выступающие опорные участки тормозного механизма. При нажатии на тормоз усилие через привод передаётся механизму разведения колодок, которые прижимаются к внутренней поверхности барабана. Крышка удерживает связанные с ней детали в нужном положении и воспринимает нагрузку при торможении.

Когда требуется замена

Основания для замены — трещины корпуса, сколы бортика, деформация после удара, повреждение креплений и износ посадок, сопровождающийся люфтом. Заедание привода, неравномерное торможение и постоянное подтирание колодок также требуют проверки крышки. Однако сами по себе эти симптомы ещё не указывают на её поломку: одновременно осматривают колодки, возвратные пружины, разжимной механизм и рабочую поверхность барабана. Если повреждена опора или нарушена геометрия корпуса, одной регулировкой троса причину не устранить.

Что сверить при подборе

Сравнивайте новую крышку со снятой деталью по посадочному диаметру и глубине захода в барабан, центральному отверстию и расположению упора, удерживающего крышку от проворачивания. Проверьте форму и положение рычага, способ присоединения тормозного привода и размещение опор колодок. Эти точки определяют, встанет ли крышка без перекоса и сможет ли механизм работать во всём необходимом диапазоне. Одного сходства наружного контура для подбора недостаточно.

Учитывайте также взаимное положение крышки, ступицы и дистанционных деталей на оси. Неподходящая глубина или смещение опор могут привести к контакту корпуса с вращающимся барабаном, неправильному прилеганию колодок либо невозможности выставить свободный ход привода. Деталь должна занимать штатное положение без подтачивания упоров, принудительного стягивания крепежом и добавления случайных шайб.

Особенности установки

При замене надёжно закрепляют технику, освобождают тормозной привод и снимают колесо в порядке, предусмотренном его конструкцией. До разборки запоминают расположение втулок и дистанционных деталей. Снятую крышку отделяют от барабана, очищают сопрягаемые поверхности и проверяют детали, которые будут использоваться повторно. Изношенные колодки и повреждённые пружины заменяют; исправность разжимного механизма проверяют до окончательной сборки.

При установке правильно совмещают упор крышки с ответной частью вилки, сохраняют штатное расположение деталей на оси и затягивают крепления по руководству техники. Смазка не должна попадать на накладки колодок и поверхность барабана. После присоединения привода регулируют свободный ход, проверяют возврат рычага и вращение колеса при отпущенном тормозе. Завершают проверкой торможения на малой скорости: заедание, заметное трение и неполное растормаживание требуют устранения до обычной эксплуатации.
