Задній перемикач швидкостей TZ50 з кріпленням на вісь SAIGURN

Задній перемикач TZ50 з кріпленням на вісь

Задній перемикач SAIGURN TZ50 розрахований на велосипеди з багатошвидкісною ланцюговою трансмісією, де перемикач монтується на вісь заднього колеса. Під час роботи манетки він спрямовує ланцюг між задніми зірками та підтримує його робочий натяг. Модель стане доречною заміною, якщо попередній механізм пошкоджений після удару чи падіння, не утримує налаштування, працює з відчутним шумом або має зношені ролики.

Ключова особливість цього виконання — кріпильний гак для встановлення на вісь. Така конструкція призначена для рам, у яких немає окремого стандартного кріплення під задній перемикач. Гак фіксується разом із колесом, тому під час добору насамперед потрібно враховувати спосіб посадки. Самого позначення TZ50 недостатньо, адже велосипеди можуть мати різні варіанти кріплення та конфігурації задньої трансмісії.

Будова та принцип роботи

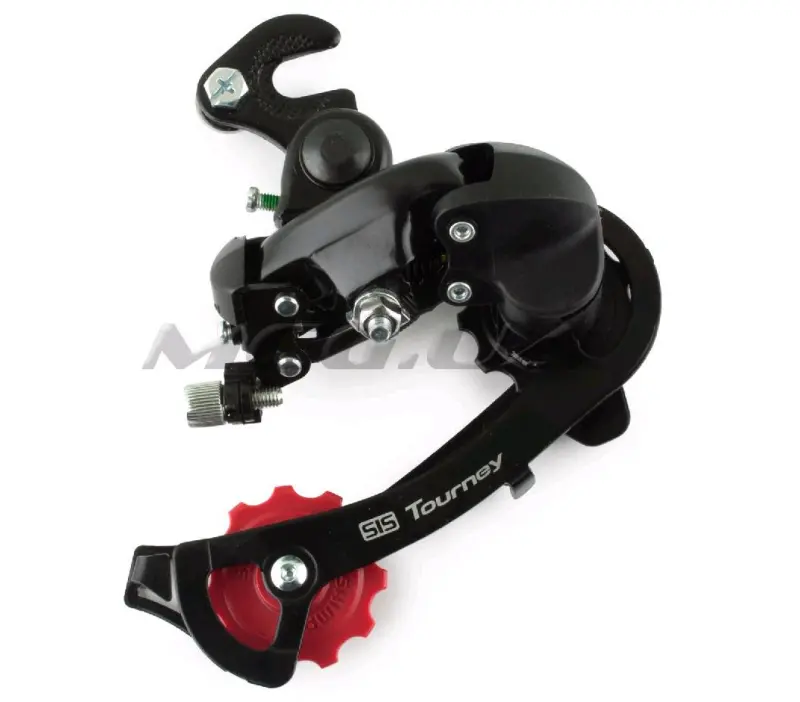

Конструкція складається з корпусу, лапки з верхнім і нижнім роликами, кріпильного гака та регулювальних елементів. Лапка веде ланцюг у нижній частині трансмісії, а два ролики задають потрібну траєкторію його руху між зірками. Після монтажу положення механізму та натяг троса регулюються. За правильного встановлення ланцюг має послідовно переходити по зірках без зайвих клацань, затримок і спроб вийти за межі блоку.

• осьовий гак дає змогу встановити перемикач на раму без окремого кріплення;
• лапка з двома роликами спрямовує ланцюг і підтримує його робочий натяг;
• регулювальні елементи дають змогу налаштувати положення механізму та натяг троса;
• чорне виконання поєднується з червоним нижнім роликом.

Як правильно дібрати перемикач

Перед замовленням порівняйте його зі старою деталлю та уважно огляньте місце монтажу. Переконайтеся, що на велосипеді використовується саме гак із фіксацією на осі, а не встановлення безпосередньо на півень рами. Зіставте положення гака відносно осі, форму кріпильного вузла, довжину й форму лапки, напрямок підведення троса та розташування регулювальних гвинтів. Це важливіше за зовнішню схожість механізмів.

Також оцініть стан ланцюга та задніх зірок. Якщо ланцюг розтягнутий, а зубці зірок мають помітний знос, заміна лише перемикача може не усунути шум, затримки та нестабільні переходи між передачами. Перемикач відповідає за спрямування й натяг ланцюга, проте якість роботи трансмісії залежить і від стану інших її деталей.

Монтаж і регулювання

Під час встановлення кріпильний гак потрібно правильно зафіксувати на осі заднього колеса. Після цього перевіряють прямолінійність гака та лапки. Перекошений механізм не дає ролику зайняти правильне положення відносно зірок і ускладнює точне налаштування. Далі під'єднують трос, виставляють обмежувальні гвинти та регулюють його натяг. Завершальне налаштування проводять після остаточного встановлення й фіксації колеса та троса.

Після монтажу послідовно перемкніть усі передачі та простежте за рухом ланцюга по блоку задніх зірок. Він не повинен виходити за край, затримуватися під час переходів або постійно працювати із зайвими клацаннями. Якщо перемикання залишається неточним, положення обмежувальних гвинтів і натяг троса коригують повторно.

SAIGURN TZ50 підходить як заміна для міських, прогулянкових та інших велосипедів із відповідною задньою трансмісією й осьовим способом кріплення. Він допомагає відновити кероване перемикання передач після пошкодження або тривалої експлуатації попереднього вузла. Для коректної роботи потрібно точно зіставити спосіб кріплення з фактичною конструкцією велосипеда та налаштувати механізм після монтажу.
