Гумовий демпфер ребер циліндра Jawa 350, 360, 634, 638 VCH

Гумовий демпфер ребер циліндра Jawa VCH

Профільована гумова вставка призначена для встановлення між ребрами охолодження циліндра або його головки на мотоциклах Jawa. Деталь обмежує резонансні коливання ребер, що виникають під час роботи двигуна, і допомагає зменшити характерний металевий дзвін. Це не ущільнення камери згоряння і не деталь, що впливає на компресію: демпфер працює зовні циліндра та контактує з ребрами повітряного охолодження.

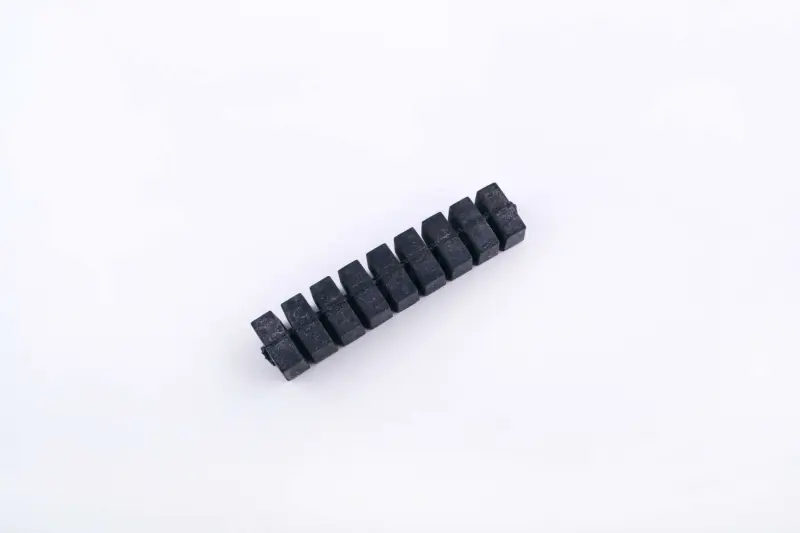

Виріб має вигляд однієї поздовжньої чорної вставки з дев’ятьма послідовно розташованими ділянками. Пази охоплюють краї сусідніх ребер, тому одна деталь фіксує відразу кілька проміжків. Такий профіль потрібно враховувати під час підбору: для циліндрів Jawa трапляються демпфери з різною кількістю пазів та іншою геометрією, тому лише зазначення робочого об’єму двигуна недостатньо.

Сумісність і правильний підбір

Ця версія VCH пропонується для Jawa 350, 360, 634 і 638. Перед установленням її необхідно зіставити зі штатною гумовою вставкою та конфігурацією оребрення конкретного циліндра. Особливо уважно перевіряють кількість задіяних ребер, ширину й глибину посадкових проміжків, загальну довжину деталі та розташування демпфера відносно головки. На мотоциклах однієї серії могли використовуватися циліндри або головки різних виконань, а у продажу представлені шестипазові, восьмиелементні та дев’ятиелементні варіанти.

• Призначення: гасіння резонансу ребер охолодження та зменшення супровідного дзвону.
• Місце встановлення: проміжки між зовнішніми ребрами циліндра або головки циліндра.
• Виконання: поздовжня чорна гумова деталь із дев’ятьма профільними ділянками.
• Заявлені моделі: Jawa 350, 360, 634 і 638.
• Марка деталі: VCH.

Коли демпфер потребує заміни

Перевірити вставку варто після появи додаткового дзвону в зоні оребрення, ремонту верхньої частини двигуна або виявлення гумової деталі, що випала. Підставою для заміни є тріщини, розриви перемичок, помітне затвердіння, втрата форми чи слабка фіксація між ребрами. Зношений демпфер може перестати утримуватися на своєму місці й уже не обмежує коливання ребер так, як справна деталь.

Перед монтажем двигун має повністю охолонути. Посадкові проміжки очищають від забруднень і залишків старої гуми, після чого вставку обережно розміщують відповідно до профілю оребрення. Не слід розсувати або підгинати ребра металевим інструментом: вони відводять тепло та можуть бути пошкоджені надмірним зусиллям. Деталь повинна входити рівно, без перекручування, а кожен паз — охоплювати призначене для нього ребро.

Перевірка після встановлення

Після монтажу переконуються, що демпфер не виступає за межі обраного ряду ребер, не торкається деталей випуску та не перекриває вільні канали повітряного охолодження. Вставка має утримуватися завдяки відповідності власного профілю проміжкам, а не за рахунок клею чи примусової деформації. Якщо дев’ятисекційна форма не відповідає циліндру, слід підібрати варіант з іншою конфігурацією, а не вкорочувати деталь випадковим чином.

Демпфер підходить для обслуговування та відновлення штатного вигляду оребрення Jawa, коли стара гума втрачена, розтріскалася або перестала щільно сидіти між ребрами. Точне зіставлення конструкції циліндра перед придбанням допомагає вибрати правильне виконання та встановити деталь без пошкодження охолоджувальної поверхні.
