Пружина ручного стартера DIGGER для 168F/170F (6,5/7 к.с.)

Пружина ручного стартера DIGGER для двигунів 168F/170F

Деталь призначена для ремонту ручного зворотного стартера мотоблока з бензиновим двигуном 168F або 170F потужністю 6,5/7 к.с. Пружина встановлюється всередині корпусу пускового механізму та взаємодіє з барабаном, на який намотано шнур. Під час витягування руків’я вона накопичує зусилля, а після запуску повертає барабан у початкове положення і втягує шнур у корпус. Справна робота цієї деталі готує стартер до наступного ривка без ручного укладання шнура.

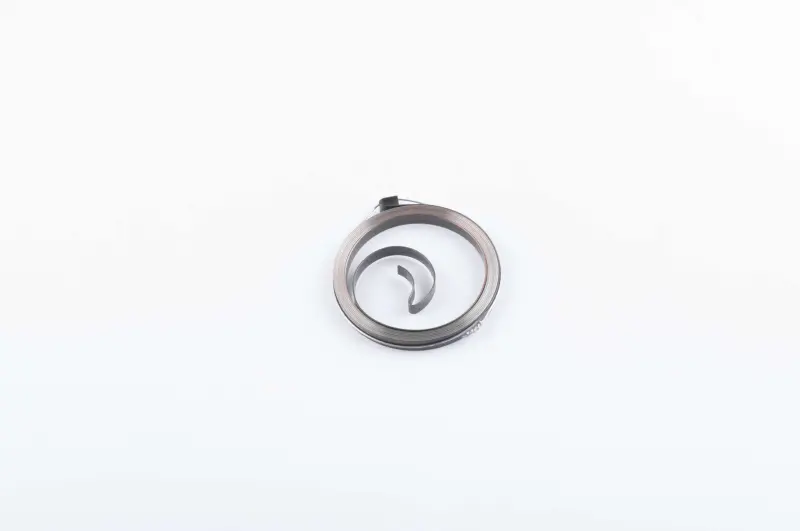

Плоска стрічка згорнута в компактну спіраль і має загнуті кінці для з’єднання з барабаном та корпусом стартера. Така форма відповідає призначенню деталі: пружина повинна вільно скручуватися в межах механізму, зберігати попередній натяг і передавати зворотне зусилля барабану. Пружина постачається окремо та підходить для локального ремонту, коли інші частини стартера — корпус, барабан, шнур, руків’я і храповий механізм — придатні для подальшої роботи.

Коли потрібна заміна

Перевірити пружину варто, якщо витягнутий шнур перестав повністю повертатися в корпус, втягується надто слабко або барабан не отримує потрібного натягу після складання. Причиною може бути розрив спіралі, деформація стрічки чи вихід одного із загнутих кінців із посадкового місця. Перед замовленням доцільно розібрати знятий стартер і переконатися, що несправність стосується саме основної спіральної пружини, а не шнура, барабана, собачок або невеликих пружин храпового механізму.

Що перевірити під час підбору

• Модель двигуна: товар розрахований на позначення 168F і 170F, що застосовуються в мотоблоках відповідного класу потужності.
• Тип запуску: деталь призначена для ручного зворотного стартера зі шнуром і барабаном.
• Габарити спіралі: порівняйте зовнішній діаметр, ширину плоскої стрічки та доступне місце всередині корпусу зі знятою пружиною.
• Форму кінців: напрямок і конфігурація обох зачепів мають відповідати пазу барабана та точці фіксації в корпусі.
• Виконання стартера: на двигунах з однаковим позначенням можуть використовуватися різні версії пускового механізму, тому остаточний підбір виконують за старою деталлю та конструкцією стартера.

Установлення та перевірка

Для ремонту стартер знімають із двигуна та розбирають на чистій робочій поверхні. Спіраль перебуває під натягом, тому корпус слід відкривати контрольовано, утримуючи барабан і використовуючи захисні рукавички та окуляри. Під час установлення обидва кінці пружини мають увійти у передбачені посадкові місця, а стрічка — лежати в корпусі рівно, без заломів і перехрещення витків. Барабан установлюють без перекосу, після чого створюють попередній натяг у напрямку, передбаченому конструкцією конкретного стартера.

Після складання руків’я кілька разів витягують плавним рухом і контролюють повне повернення шнура. Барабан має обертатися без заїдань, шнур — послідовно вкладатися всередину, а зачепи стартера — виходити та повертатися без затримок. Якщо механізм заклинює або натяг закінчується раніше, ніж шнур повністю втягнеться, використання припиняють і повторно перевіряють положення пружини, барабана та шнура.

Пружина DIGGER дає змогу відновити зворотну частину ручного стартера без заміни всього механізму в зборі. Вона підходить для обслуговування мотоблоків із двигунами 168F/170F за умови збігу конструкції та посадкової геометрії. Звіряння зі знятою пружиною особливо важливе після попереднього ремонту або заміни стартера, коли встановлений механізм може відрізнятися від початкового виконання двигуна.
