Комплект поршнів JAWA 350 12V, 2-й ремонт Ø58,50 мм, пара

Комплект поршнів JAWA 350 12V Ø58,50 мм

Комплект призначений для ремонту циліндро-поршневої групи двоциліндрових мотоциклів JAWA 350 версії 12V. Розмір Ø58,50 мм відповідає другому ремонтному розміру: такі поршні встановлюють не замість номінальних деталей без перевірки, а в циліндри, підготовлені під відповідний діаметр. Парний набір дає змогу одночасно обслужити обидва циліндри двигуна та відновити узгоджену роботу правої і лівої сторін.

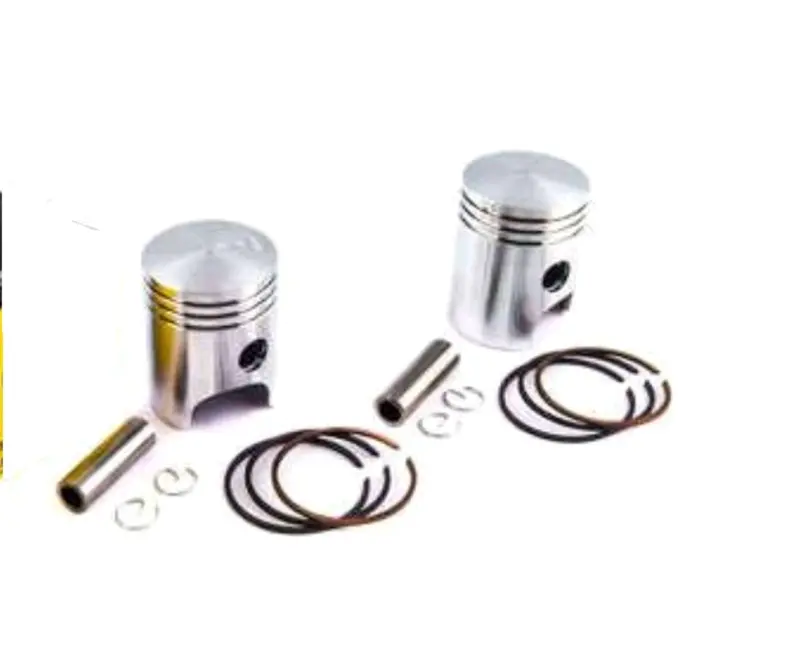

До комплекту входять два поршні — правий і лівий, поршневі кільця та два пальці. Також передбачені стопорні кільця пальців. Поршні сприймають тиск газів у циліндрах і через пальці передають зусилля шатунам. Кільця ущільнюють проміжок між поршнями та стінками циліндрів, підтримуючи компресію. Справний стан цих деталей особливо важливий для двотактного двигуна, адже стан поршневої групи безпосередньо впливає на запуск, тягу та стабільність роботи.

Призначення ремонтного розміру

Позначення «2-й ремонт» стосується розмірного ступеня поршня, а не кількості кілець чи деталей. Діаметр 58,50 мм обирають після вимірювання циліндрів і визначення способу їх відновлення. Якщо циліндр має зношення, овальність, задири або вже розточувався, номінального поршня може бути недостатньо. У такому разі циліндри розточують та обробляють під фактичні розміри нових поршнів із необхідним монтажним зазором.

Підбирати комплект лише за назвою мотоцикла не можна. Перед замовленням потрібно визначити модифікацію двигуна, перевірити належність до версії JAWA 350 12V, виміряти циліндри та уточнити поточний ремонтний розмір. Для цього комплекту також важливий діаметр поршневого пальця 16 мм. Розмір пальця, конструкцію поршнів і розташування вікон потрібно зіставити з деталями розібраного двигуна. Комплекти цього типу застосовують на JAWA 350 моделей 638, 639 і 640, проте остаточне рішення приймають за конкретним двигуном та результатами вимірювань.

Що перевірити перед установленням

• Діаметр: циліндри мають бути професійно підготовлені під поршні Ø58,50 мм; значення в назві не замінює вимірювання кожної деталі.
• Монтажний зазор: його визначають за фактичним діаметром поршня і циліндра, а не обирають приблизно.
• Права та ліва сторони: поршні встановлюють у призначені для них циліндри з дотриманням орієнтації відносно вікон.
• Поршневі кільця: перед складанням перевіряють їх посадку в канавках і проміжок у циліндрі; кільця не можна перегинати або встановлювати з перекосом.
• Пальці та фіксатори: пальці мають відповідати посадковим місцям, а стопорні кільця — повністю входити у свої канавки.
• Стан суміжних деталей: одночасно оцінюють циліндри, втулки верхніх головок шатунів та інші поверхні, що з'єднуються.

Коли потрібна заміна

Підставою для ремонту можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній шум у циліндрах, пошкодження поршнів або кілець, задири та перевищення допустимого зношення. Ці ознаки не визначають ремонтний розмір самі по собі: точне рішення приймають після розбирання та інструментального контролю. Якщо циліндри ще мають номінальний розмір або підготовлені під інший ремонтний ступінь, комплект Ø58,50 мм не можна застосовувати без відповідної механічної обробки.

Установлення варто виконувати як єдиний комплекс робіт: спочатку виміряти нові поршні, потім обробити під них циліндри, перевірити кільця і лише після цього проводити остаточне складання. Такий порядок допомагає уникнути надто малого або надмірного зазору, неправильної орієнтації поршнів і пошкодження кілець під час монтажу. Комплект підходить для капітального відновлення поршневої групи JAWA 350 12V, коли підтверджені другий ремонтний розмір, палець 16 мм і сумісна конструкція двигуна.
