Поршень ІЖ Планета Спорт 00, Ø76,07 мм

Поршень ІЖ Планета Спорт 00, Ø76,07 мм

Поршень призначений для ремонту циліндро-поршневої групи двигуна мотоцикла ІЖ Планета Спорт. Його фактичний діаметр становить 76,07 мм, а отвір розрахований на поршневий палець діаметром 18 мм. Деталь постачається без поршневих кілець, пальця та стопорних кілець, тому потрібні комплектуючі підбирають окремо з урахуванням стану циліндра й суміжних деталей.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля через палець на шатун. Від відповідності розмірів поршня і циліндра залежать компресія, стабільність запуску та відсутність стороннього стуку. Замалий зазор може спричинити перегрів і задири, а завеликий — шумну роботу, зниження компресії та прискорене зношування. Тому діаметр 76,07 мм є основним параметром добору, а не універсальною ознакою придатності до будь-якого циліндра цієї моделі.

Конструкція та призначення

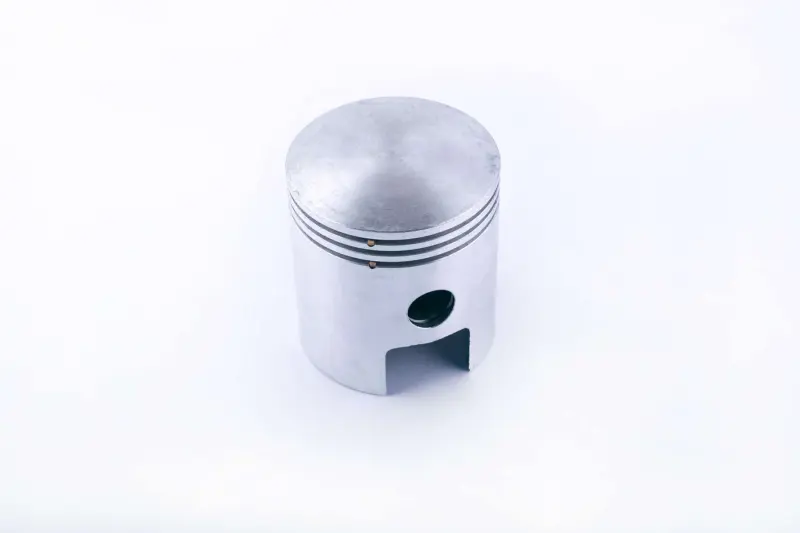

Деталь має три канавки під компресійні кільця, отвори під поршневий палець і спідницю з передбаченим конструкцією вікном. Ці особливості потрібно враховувати разом із діаметром: зовні подібний поршень від іншої модифікації може відрізнятися розташуванням канавок, формою спідниці, висотою та положенням отвору під палець. Позначення «00» стосується конкретного розмірного варіанта товару, проте перед монтажем вирішальними залишаються вимірювання циліндра та визначення потрібного монтажного зазору.

Що перевірити перед вибором

• Діаметр циліндра. Його вимірюють після очищення в кількох поясах і напрямках, щоб виявити зношування, овальність або конусність.
• Розмір поршня. Для цієї позиції заявлений діаметр 76,07 мм; результат вимірювання циліндра має забезпечувати зазор, передбачений для конкретного двигуна.
• Поршневий палець. Посадковий отвір розрахований на діаметр 18 мм. Також потрібно перевірити стан пальця, втулки або підшипника верхньої головки шатуна.
• Кільця. Потрібен комплект, що відповідає діаметру поршня і трьом канавкам. Перевіряють посадку кілець у канавках та проміжки в їхніх замках усередині циліндра.
• Форма деталі. Порівнюють днище, довжину й вирізи спідниці, розташування канавок та вісь пальця зі знятим поршнем.

Якщо циліндр має глибокі задири, помітну сходинку у верхній частині, овальність або сліди попереднього розточування, самої установки нового поршня недостатньо. Спочатку визначають придатність циліндра до подальшої експлуатації та його фактичний розмір після обробки. Добирати поршень лише за назвою мотоцикла не можна: двигун міг раніше ремонтуватися зі зміною діаметра циліндра.

Рекомендації щодо встановлення

Перед складанням очищають циліндр, канавки та суміжні поверхні, перевіряють відсутність задирок і вільний рух кілець. Поршень установлюють у правильному положенні відносно вікон циліндра відповідно до посібника з ремонту ІЖ Планета Спорт. Стопорні кільця пальця мають повністю ввійти у свої канавки, а замки поршневих кілець — зайняти передбачене положення біля фіксувальних штифтів. Точні проміжки, напрямок монтажу та порядок затягування визначаються ремонтною документацією двигуна.

Заміна потрібна за наявності задирів на спідниці, пошкодження днища, зношення канавок, збільшеного зазору в циліндрі або незадовільної компресії, якщо діагностика підтверджує зношення пари циліндр-поршень. Поршень Ø76,07 мм підходить для ремонту ІЖ Планета Спорт лише після розмірної перевірки циліндра. Такий порядок допомагає уникнути повторного розбирання двигуна та заздалегідь підібрати кільця, палець і стопори потрібного виконання.
