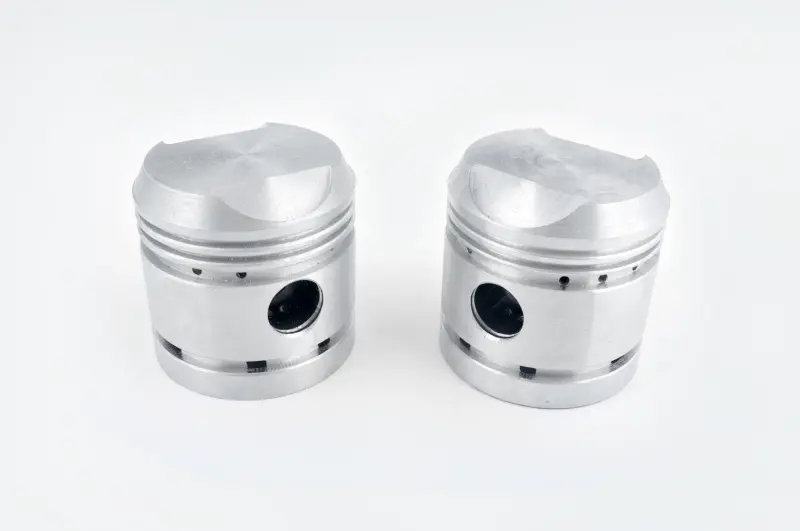

Поршні МТ/Дніпро STD Ø77,95 мм, пара

Поршні МТ/Дніпро STD Ø77,95 мм

Пара поршнів стандартної розмірної групи призначена для ремонту циліндро-поршневої групи мотоциклів МТ/Дніпро, у двигуні яких застосовуються поршні діаметром 77,95 мм. Поршень рухається всередині циліндра, бере участь у стисканні робочої суміші та через палець і шатун передає зусилля на колінчастий вал. Від відповідності його розміру циліндру залежать правильне складання, компресія та характер роботи двигуна після ремонту.

Позначення STD вказує на стандартний, а не збільшений ремонтний розмір. Діаметр 77,95 мм є головним розмірним орієнтиром, проте підбирати деталь лише за загальною назвою мотоцикла не можна. У двигунів і деталей різних років випуску можуть відрізнятися форма днища, висота поршня, розташування отвору під палець і параметри канавок для кілець. Перед замовленням новий поршень потрібно зіставити зі знятою деталлю та фактичними розмірами циліндрів.

Конструкція та призначення

Кожен поршень має днище, спідницю, канавки для поршневих кілець і бічні бобишки з отвором під палець. Кільця, встановлені в канавках, ущільнюють проміжок між поршнем і стінкою циліндра, а також беруть участь у відведенні зайвої оливи. Спідниця спрямовує поршень під час зворотно-поступального руху. Поршневий палець з’єднує його з верхньою головкою шатуна, тому стан і розміри цих сполучених деталей перевіряють разом.

Постачання парою відповідає двоциліндровому компонуванню двигунів важких мотоциклів Дніпро. Такий формат зручний для одночасного обслуговування обох циліндрів, але рішення про заміну однієї чи двох сторін приймають після дефектування. Циліндри необхідно вимірювати окремо: їхній фактичний знос і геометрія можуть відрізнятися навіть на одному двигуні.

Що перевірити під час добору

• Розмірну групу: значення Ø77,95 мм має відповідати результатам вимірювання циліндра та потрібному монтажному зазору.
• Стан циліндра: враховують діаметр, овальність, конусність і пошкодження дзеркала. Номінальне позначення старої деталі не замінює контрольних вимірювань.
• Геометрію поршня: порівнюють форму днища, загальну й компресійну висоту, положення отвору під палець, форму спідниці та розташування канавок.
• Сполучені деталі: окремо перевіряють діаметр і посадку пальця, стан верхньої головки шатуна, параметри поршневих та стопорних кілець.
• Склад ремонту: кільця, пальці й фіксатори добирають за розмірами конкретного поршня та двигуна; наявність цих деталей у наборі не визначають лише за словом «пара».

Для розмірної групи 77,95 мм діаметр поршня контролюють у нижній частині спідниці, нижче нижньої маслознімної канавки, перпендикулярно до осі пальця. Циліндр вимірюють у кількох поясах і напрямках. Такий порядок дає змогу оцінити не лише номінальний діаметр, а й знос, овальність та конусність. Якщо циліндр уже розточували під збільшений ремонтний розмір, поршень STD 77,95 мм для нього не обирають.

Установлення та заміна

Перед складанням очищають посадкові поверхні й мастильні отвори, перевіряють канавки, відсутність задирів і вільне переміщення пальця у передбаченому сполученні. Кільця встановлюють з урахуванням їхнього призначення та монтажного положення, не допускаючи перекосу чи пошкодження крайок. Напрямок поршня визначають за конструкцією двигуна та штатними установочними позначеннями конкретної деталі. Після монтажу перевіряють вільний рух поршня в циліндрі та правильність фіксації пальця.

Підставою для дефектування є задири спідниці, прогар або пошкодження днища, розбиті канавки, надмірний зазор, стукіт, зниження компресії та підвищене потрапляння оливи до камери згоряння. Ці ознаки можуть бути пов’язані не лише з поршнем, тому одночасно оцінюють циліндри, кільця, пальці та шатуни. Пара STD Ø77,95 мм підходить для ремонту лише тоді, коли вимірювання й конструктивне порівняння підтверджують відповідність обом сторонам двигуна МТ/Дніпро.
