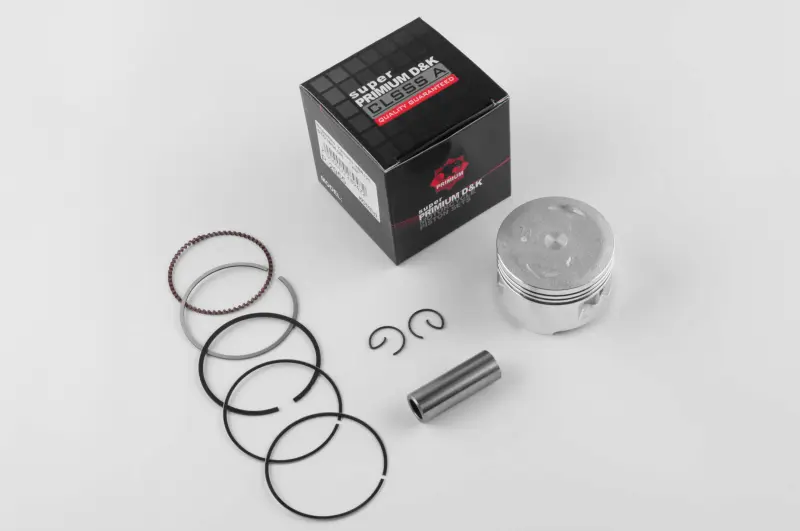

Поршень Yamaha YBR125 STD Ø54,00 мм

Поршень Yamaha YBR125 стандартного розміру Ø54,00 мм

Поршень призначений для ремонту циліндро-поршневої групи двигуна Yamaha YBR125 із номінальним діаметром циліндра 54 мм. Позначення STD вказує на стандартний, а не збільшений ремонтний розмір. Таку деталь застосовують, коли стан циліндра дає змогу зберегти штатну розмірну групу після вимірювання та передбаченої технологією обробки.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і передає зусилля через поршневий палець на шатун. Канавки у верхній частині призначені для встановлення кілець: вони беруть участь в ущільненні камери згоряння, відведенні тепла та регулюванні кількості мастила на стінці циліндра. Тому під час ремонту має значення не лише заявлений діаметр, а й правильне узгодження поршня, циліндра, кілець, пальця та шатуна.

Коли обирають розмір STD

Стандартний поршень Ø54,00 мм підходить для циліндра номінальної розмірної групи. Перед придбанням циліндр вимірюють нутроміром у кількох поясах і напрямках, щоб визначити фактичний діаметр, овальність і конусність. Старий поршень також вимірюють у передбаченій виробником контрольній зоні спідниці. Різниця між діаметрами циліндра та поршня утворює монтажний проміжок; його допустиме значення потрібно брати із сервісної документації конкретної модифікації двигуна.

Якщо циліндр уже розточували під збільшений розмір або його зношення перевищує допустимі межі, позначення STD не є достатньою підставою для встановлення. У такій ситуації розмір деталі визначають після дефектування та рішення моториста щодо відновлення циліндра. Монтаж номінального поршня в надмірно зношений циліндр може супроводжуватися шумом, втратою компресії та підвищеною витратою мастила, а надто малий проміжок створює ризик перегрівання і прихоплення.

Що перевірити під час підбору

• Модель і модифікацію двигуна: назву YBR125 потрібно зіставити з роком випуску, кодом двигуна та виконанням установленої циліндро-поршневої групи.
• Фактичний діаметр циліндра: номінальні 54 мм мають підтверджуватися вимірюванням, особливо після попереднього ремонту чи механічної обробки.
• Геометрію поршня: порівнюють загальну висоту, форму днища, висоту від осі пальця до верхньої крайки, розташування та розміри канавок.
• Поршневий палець: до встановлення звіряють його діаметр і довжину, посадку в бобишках поршня та стан верхньої головки шатуна.
• Поршневі кільця: вони мають відповідати діаметру циліндра, кількості та розмірам канавок; тепловий проміжок у замках перевіряють безпосередньо в циліндрі.
• Стан сполучених деталей: задири, сліди перегрівання, зношення канавок, пошкодження пальця або помітний люфт потребують повного дефектування, а не заміни однієї деталі без з’ясування причин.

Установлення та контроль після ремонту

Монтаж виконують на чистих деталях після перевірки циліндра, поршневого пальця, кілець і шатуна. Кільця встановлюють у призначені для них канавки з урахуванням типу та орієнтації, а замки розташовують відповідно до вимог сервісного посібника. Стопорні кільця пальця повинні повністю зайняти свої посадкові канавки. Напрямок установлення поршня визначають за конструкцією двигуна та технічною документацією, оскільки форма днища й розташування вибірок можуть мати значення.

Перед остаточним складанням перевіряють вільне переміщення поршня, монтажні проміжки та відсутність контакту з деталями газорозподільного механізму. Після запуску контролюють сторонній стукіт, димність, витоки та роботу двигуна без перегрівання. Поршень Yamaha YBR125 STD Ø54,00 мм слід обирати за результатами вимірювань: збіг назви моделі й номінального діаметра є вихідною точкою, однак точна геометрія та розмірна група повинні відповідати конкретному двигуну.
