Поршневий комплект 4T CB/CG Ø63,5 мм, палець 15 мм, STD, 163FML

Поршневий комплект для двигуна 4T 163FML

Комплект призначений для ремонту циліндро-поршневої групи чотиритактних двигунів сімейства CB/CG з позначенням 163FML. Основні параметри добору — діаметр поршня 63,5 мм, діаметр поршневого пальця 15 мм і стандартний розмір STD. Таке поєднання застосовується в поширених одноциліндрових двигунах класу CG200 з робочим об’ємом близько 197 см³. Зазначеного об’єму мотоцикла недостатньо для точного вибору: перед придбанням потрібно перевірити код двигуна та розміри демонтованих деталей.

Поршень рухається всередині циліндра, сприймає тиск газів після згоряння суміші та через палець передає зусилля на шатун. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагають підтримувати компресію та контролювати кількість мастила на його поверхні. Зношення спідниці, канавок і кілець, задири або пошкодження днища можуть супроводжуватися зниженням компресії, ускладненим запуском, стороннім шумом, втратою тяги та підвищеною витратою мастила. Комплект використовують під час ремонту після дефектування циліндра й поєднаних із ним деталей.

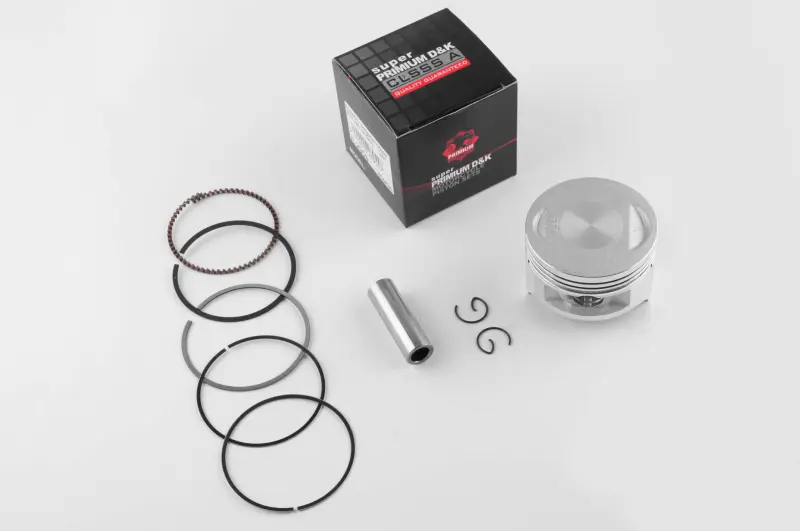

Склад і основні параметри

• Поршень діаметром 63,5 мм — номінальний розмір для відповідного циліндра двигуна 163FML.
• Поршневий палець діаметром 15 мм — з’єднує поршень із верхньою головкою шатуна.
• Набір поршневих кілець — установлюється в канавки нового поршня та забезпечує потрібне ущільнення в циліндрі.
• Стопорні кільця пальця — фіксують палець від осьового зміщення після складання.
• Виконання STD — стандартний, а не збільшений ремонтний розмір.

Як перевірити сумісність

Спочатку зіставте позначення двигуна: комплект розрахований на конфігурацію 163FML і пов’язану з нею платформу CB/CG. Далі виміряйте циліндр і старий поршень точним вимірювальним інструментом. Номінальні 63,5 мм не означають, що будь-який циліндр зі схожою назвою готовий до встановлення стандартного поршня: після експлуатації можливі зношення, овальність, конусність, розточування під ремонтний розмір або раніше виконана заміна деталей.

Окремо перевірте діаметр пальця 15 мм, його посадку в шатуні, висоту й загальний профіль знятого поршня, розташування канавок, форму днища та виїмок під клапани. У двигунах і ремонтних комплектах із близькими назвами можуть використовуватися різні варіанти поршня. Позначення CB/CG або заявлений об’єм техніки не замінюють порівняння геометрії. Якщо циліндр розточений під збільшений розмір, виконання STD для нього не підходить.

Установлення під час ремонту двигуна

Перед складанням циліндр потрібно очистити й виміряти, а його поверхню перевірити на задири та критичне зношення. Проміжок між поршнем і циліндром, зазори в замках кілець та допустимі розміри визначають за ремонтною документацією конкретного двигуна. Кільця встановлюють із дотриманням їхнього призначення й орієнтації, не допускаючи пошкодження крайок і канавок. Поршневий палець має переміщуватися та фіксуватися відповідно до конструкції, а стопорні кільця — повністю займати свої посадкові канавки.

Одночасно варто оцінити стан циліндра, шатуна та його верхньої головки. Установлення нового поршня в зношений або неправильно оброблений циліндр не усуває причину низької компресії та може спричинити шум чи прискорене зношення. Після складання двигун прокручують вручну, контролюючи вільний рух деталей і відсутність контакту клапанів із днищем поршня. Цей комплект підходить для планового відновлення двигуна 163FML, коли вимірювання підтверджують діаметр 63,5 мм, палець 15 мм і потребу саме в стандартному розмірі.
