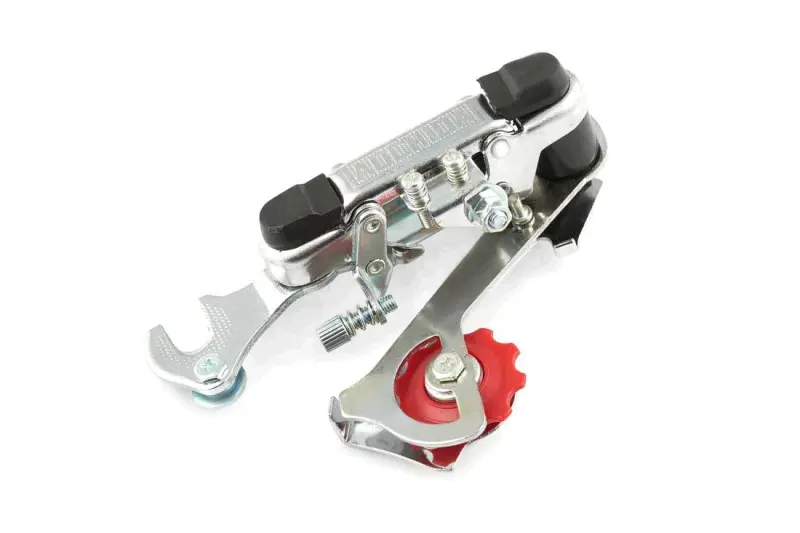

Задній перемикач велосипеда YAT mod.1 із кріпленням на вісь

Задній перемикач велосипеда YAT mod.1 із кріпленням на вісь

Механічний задній перемикач призначений для багатошвидкісного велосипеда та керує положенням ланцюга відносно задніх зірок. Під дією троса підпружинений механізм зміщує рамку в поперечному напрямку, а ролики спрямовують ланцюг під час переходу з однієї зірки на іншу. Водночас рамка вибирає надлишок ланцюга й підтримує потрібний натяг його нижньої гілки. Така робота дає змогу користуватися різними передатними відношеннями під час розгону, руху рівною дорогою та подолання підйомів.

Головна особливість версії YAT mod.1 — гакове кріплення в зоні осі заднього колеса. Цей варіант розрахований на відповідну конструкцію правого дропаута й відрізняється від перемикачів, які прикручуються до окремого різьбового півня рами. Гак розміщується біля правого наконечника рами та фіксується разом з віссю колеса. Перед замовленням потрібно визначити спосіб кріплення старої деталі: однакове призначення двох перемикачів ще не означає однакове встановлення.

Конструкція та практична робота

Перемикач оснащений рамкою з двома зубчастими роликами, поворотною пружиною, механізмом поперечного переміщення, вузлом фіксації троса та регулювальними гвинтами. Верхній ролик спрямовує ланцюг відносно вибраної задньої зірки, а нижній відводить рамку назад і вибирає провисання. Пружина повертає механізм, коли натяг троса зменшується. Обмежувальні регулювання задають крайні положення ходу, щоб рамка не виходила за межі крайніх зірок.

• Гакове кріплення на вісь: дає змогу встановити перемикач на раму з відповідним дропаутом, де використовується саме такий спосіб фіксації.
• Рамка з двома роликами: спрямовує ланцюг між задніми зірками та компенсує зміну його вільної довжини під час вибору передачі.
• Підпружинений механізм: повертає перемикач услід за послабленням троса й підтримує натяг ланцюга під час роботи трансмісії.
• Обмеження поперечного ходу: після правильного налаштування утримує переміщення рамки в межах блока задніх зірок.

Що перевірити під час добору

Спочатку порівняйте тип кріплення та форму правого дропаута велосипеда. Ця модель потрібна саме для встановлення гаком у зоні осі; вона не є прямою заміною деталі зі звичайним різьбовим кріпленням до півня. Далі зіставте конфігурацію трансмісії: кількість задніх зірок, відстань між ними, тип манетки та величину переміщення троса за одне перемикання. Значення також мають діапазон задніх зірок, довжина рамки, допустима місткість перемикача та ширина ланцюга. Числові межі для YAT mod.1 не заявлені, тому їх потрібно зіставити з параметрами встановленої системи до монтажу.

Під час заміни варто оцінити не лише сам перемикач. Погнутий дропаут, пошкоджений кронштейн, тугий або забруднений трос, зношена оболонка, витягнутий ланцюг і помітне спрацювання задніх зірок можуть залишити шум та нечітке перемикання навіть із новою деталлю. Рамка має стояти рівно відносно зірок, а ланцюг — проходити через обидва ролики правильною траєкторією без перекручування.

Встановлення та налаштування

Після фіксації гака й заднього колеса приєднують трос, прокладають ланцюг через ролики та виконують налаштування на піднятому задньому колесі. Спочатку перевіряють крайні положення рамки, потім регулюють натяг троса так, щоб одній дії індексної манетки відповідав перехід на одну зірку. За наявності регулювання положення корпусу окремо виставляють відстань між верхнім роликом і задніми зірками. Наприкінці передачі послідовно перевіряють у всьому доступному діапазоні під час спокійного обертання педалей.

YAT mod.1 підходить для ремонту велосипеда, на якому вже використовується задній перемикач із гаковим кріпленням на вісь і збігаються параметри трансмісії. Заміна доречна в разі деформації рамки, послаблення пружини, пошкодження роликів або появи люфтів, що заважають налаштуванню. Точне зіставлення кріплення, манетки, ланцюга та блока задніх зірок допомагає отримати чітку роботу передач без встановлення несумісної деталі.
