Циліндро-поршнева група (ЦПГ) МИНСК Ø52 JING (mod.A)

Циліндро-поршнева група МИНСК Ø52 JING (mod.A) призначена для заміни циліндра й поршня під час ремонту двигуна. Циліндр спрямовує рух поршня, а поршневі кільця ущільнюють проміжок між ними та допомагають утримувати тиск газів. Стан цих деталей впливає на компресію, запуск і тягу під навантаженням. Позначення Ø52 означає діаметр 52 мм.

Склад і будова

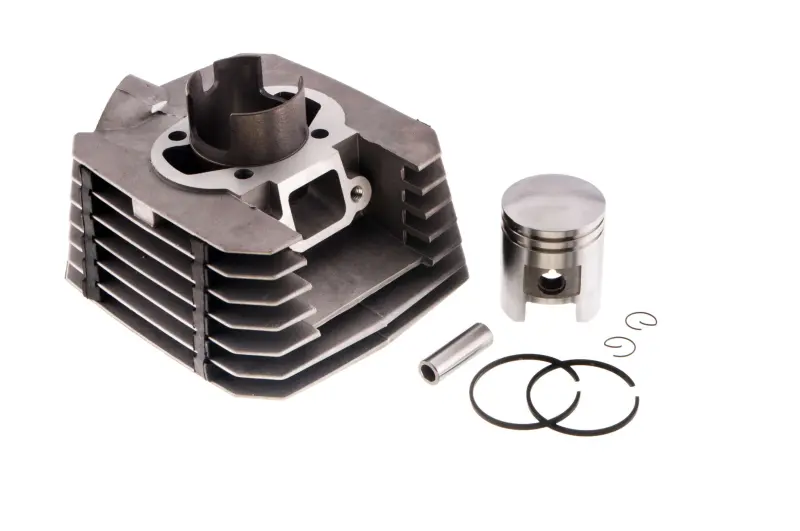

Набір містить циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Ребра збільшують поверхню, через яку циліндр віддає тепло. Палець з’єднує поршень із шатуном, а стопори обмежують його осьове зміщення. Для правильної роботи групи потрібно перевірити не лише посадку поршня в циліндрі, а й кільця, палець та надійність його фіксації.

Ознаки зношення

ЦПГ перевіряють, якщо двигун важко запускається, втрачає тягу, має низьку компресію або сторонній стукіт у зоні циліндра. Під час розбирання оглядають робочу поверхню циліндра, поршень, його канавки та кільця: задири й значне зношення можуть вимагати заміни всієї пари. Самі лише симптоми ще не визначають причину несправності. Огляд і вимірювання допомагають з’ясувати, чи достатньо нових кілець, чи потрібна заміна циліндра разом із поршнем.

Що перевірити для підбору

Діаметр — лише один із параметрів сумісності. Порівняйте зі знятими деталями отвори кріплення, посадку циліндра в картер, його висоту, розташування каналів і приєднання випускного тракту. У поршня звіряють форму днища та спідниці, положення отвору під палець, канавки кілець і розміщення їхніх фіксаторів. Палець має відповідати поршню та верхній головці шатуна. Якщо висота або розташування вікон відрізняються, збіг кріплень не забезпечить правильної роботи двигуна.

Зношений поршень не дає надійного уявлення про потрібний робочий зазор. Враховуйте ремонтний розмір, вимірювання циліндра та вимоги до конкретного двигуна. Окремо перевіряють зазор між поршнем і циліндром, у замках кілець та в поршневих канавках. Надто малий зазор може спричинити прихоплення після нагрівання, надмірний — стукіт, прорив газів і швидке зношення нових деталей.

Підготовка та монтаж

З поверхонь прилягання прибирають залишки прокладок, очищають канали, не допускаючи потрапляння бруду в картер. Поруч із ЦПГ варто оглянути верхню головку шатуна, її підшипник або втулку, шпильки й площини з’єднань. Ущільнення розібраних з’єднань замінюють відповідними новими. Поршень встановлюють у положенні, передбаченому конструкцією двигуна, а кільця розміщують з урахуванням їхніх фіксаторів.

Стопорні кільця пальця мають повністю зайти у свої канавки. Надягаючи циліндр, кільця обережно стискають і не застосовують ударів: перекіс може зламати кільце або пошкодити поршневу канавку. Кріплення затягують у встановленому для двигуна порядку та з належним моментом. До запуску перевіряють, чи поршень рухається вільно, без заїдання.

Після складання дотримуються вимог двигуна щодо змащування й обкатки, уникають перегрівання. Якщо попередній комплект пошкоджений через задири, причину потрібно усунути до роботи з новою групою. Заміна деталей без усунення причини може призвести до повторного пошкодження циліндра та поршня.
