Прокладка карбюратора текстолітова для двигуна 156F (4 к.с.) мотоблока

Прокладка карбюратора текстолітова для двигуна 156F (4 к.с.)

Товста текстолітова проставка встановлюється у стик між карбюратором і впускним патрубком чотиритактного бензинового мотора 156F, яким комплектують легкі мотоблоки, культиватори, мотопомпи та садову техніку. Вона одночасно ущільнює фланцеве з'єднання й відокремлює корпус карбюратора від гарячого металу двигуна, тому приготування паливно-повітряної суміші лишається стабільним навіть після тривалої роботи мотора під навантаженням.

Навіщо у стику текстоліт

Матеріал майже не проводить тепло і добре тримає зусилля затягування, не просідаючи під шпильками з часом. Завдяки цьому поплавкова камера й корпус карбюратора нагріваються від головки циліндра значно менше: бензин у камері не закипає, паливо надходить рівно, мотор не захлинається і не глухне на гарячу спекотного дня. Деталь має відчутну товщину — це не тонке паперове ущільнення, а несуча проставка, яка задає виніс карбюратора відносно патрубка й водночас працює теплоізолювальним бар'єром.

Конструкція

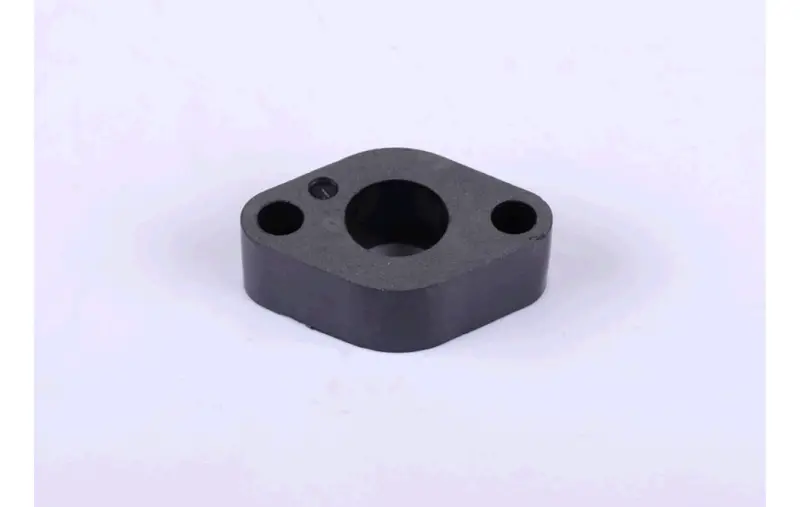

Корпус виготовлений із пресованого текстоліту темного кольору, форма — витягнутий ромб із двома вушками під шпильки кріплення карбюратора. По центру проходить наскрізний канал для суміші, а поряд із ним передбачено додатковий малий отвір під канал двигуна. Площини оброблені рівно, тож проставка щільно прилягає до фланця карбюратора та до відповідної поверхні патрубка без перекосу й без люфту на шпильках.

Коли деталь час міняти

• підсмоктування повітря у стику карбюратора: плаваючі оберти, нестійкий холостий хід, провали під час додавання газу;
• тріщини, сколи, розшарування або обвуглення старої проставки після тривалої експлуатації;
• патьоки пального й темні сліди по лінії стику;
• перегрів карбюратора та важкий запуск уже прогрітого двигуна;
• планове перебирання паливної системи, промивання або заміна карбюратора.

Як підібрати

Орієнтуйтеся на зняту деталь: мають збігтися міжосьова відстань між отворами під шпильки, діаметр центрального каналу, загальна товщина та наявність додаткового малого отвору поряд із каналом. Проставки двигунів серій 156F, 168F і 170F зовні схожі, але різняться посадковими розмірами, тому перед встановленням варто прикласти стару деталь до нової та звірити контур із фланцем карбюратора.

Встановлення

Проставку надівають на шпильки разом із тонкими ущільнювальними прокладками з обох боків — з боку карбюратора й з боку патрубка. Привалочні площини попередньо очищають від залишків старого ущільнення та нагару. Гайки затягують рівномірно, почергово, без надмірного зусилля: текстоліт жорсткий, проте перетягування здатне дати тріщину по вушку. Після складання перевіряють стик на підсмоктування повітря і за потреби наново регулюють холостий хід.

Характеристики

• Призначення: ущільнення та теплоізоляція стику карбюратора
• Матеріал: текстоліт
• Застосування: бензинові двигуни 156F мотоблоків і культиваторів
• Кріплення: дві шпильки карбюратора
• Виконання: потовщена проставка з наскрізним каналом суміші

Витратна деталь такого типу зазвичай змінюється разом із паперовими прокладками під час кожного серйозного чищення карбюратора, тому запасний комплект зручно тримати у скриньці з інструментом поряд зі свічкою та паливним фільтром — мотор повертається до роботи одразу, без пошуку відповідної проставки посеред сезону.
