Корпус мотопомпи V50 тип 2 AMG-2

Корпус мотопомпи V50 тип 2 AMG-2 призначений для ремонту насосної частини. Він утворює порожнину для руху води та з'єднує деталі насоса. Від цілісності стінок і щільності стиків залежить герметичність: тріщина може спричинити витік, а нещільне з'єднання з боку всмоктування — підсмоктування повітря та зниження подачі. Заміна пошкодженого корпусу відновлює основу для правильного складання насосної частини.

Будова та місця з'єднання

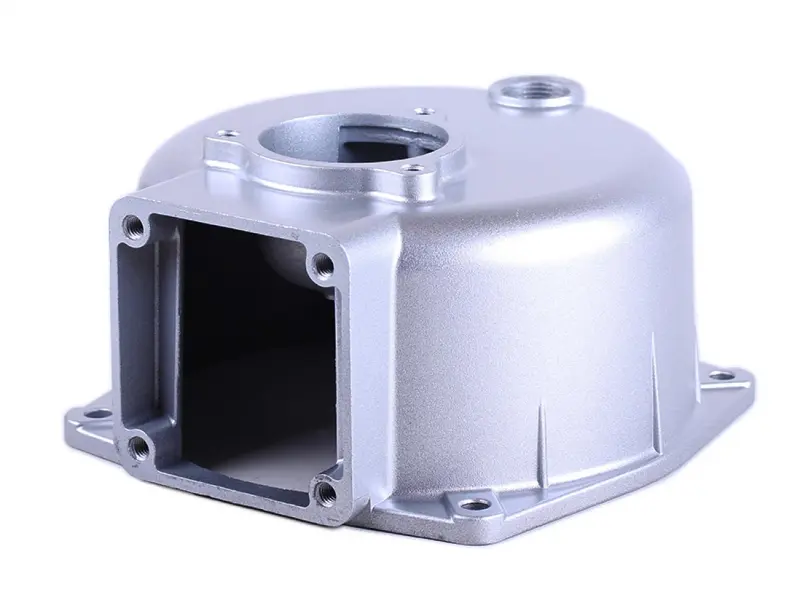

Основна частина корпусу округла. Збоку розташований прямокутний отвір із кріпильними отворами по кутах, зверху — круглий отвір із фланцем і окремий невеликий різьбовий отвір. Унизу є виступи з отворами для кріплення, а на стінках — ребра. Під час підбору потрібно враховувати не лише загальний контур, а й розташування кожного фланця та кріплення відносно інших.

Ознаки пошкодження

Корпус замінюють за наявності наскрізних тріщин, зламаних кріпильних виступів, зірваної різьби або значних пошкоджень поверхонь, до яких прилягають ущільнення. Причиною руйнування може бути удар чи замерзання води, що залишилася всередині. Деформована площина стику не дає рівномірно притиснути прокладку, тому встановлення нового ущільнення не завжди усуває протікання.

Якщо вода з'являється біля фланця, спочатку перевірте прокладку, затягування кріплень і стан прилеглих поверхонь. Це допоможе відрізнити несправність ущільнення від пошкодження самого корпусу. Усередині зверніть увагу на глибоке спрацювання стінок та сліди контакту з крильчаткою. За таких слідів потрібно з'ясувати причину зміщення обертових деталей, щоб новий корпус не отримав такого самого пошкодження.

Як підібрати корпус

Орієнтирами є позначення V50 та виконання тип 2. Далі порівняйте деталь зі знятим корпусом: контур основи, міжцентрові відстані кріплень, форму бічного фланця й розташування верхнього отвору. Виміряйте ділянки з'єднання та перевірте діаметр і крок різьби для деталей, які до них приєднуються. Невідповідність кріплень не варто компенсувати перекошуванням корпусу під час затягування.

Окремо звірте глибину й форму внутрішньої порожнини, а також посадкові ділянки насосної частини. Для крильчатки мають залишатися зазори, передбачені конструкцією насоса. Зовні подібні корпуси можуть відрізнятися всередині: помилка підбору здатна спричинити тертя обертових деталей або порушити рух води. Стару прокладку можна використати для порівняння контуру, але розтягнуте чи зім'яте ущільнення не є точним зразком розмірів.

Заміна та перевірка

Роботу починають після зупинки мотопомпи, зливання води та унеможливлення випадкового запуску двигуна. З поверхонь стику обережно прибирають залишки ущільнень і бруд, зберігаючи кромки без подряпин. Поряд із корпусом перевіряють прокладки, ущільнювальні кільця, болти та відповідні фланці. Затверділі, порвані або зім'яті ущільнення замінюють підібраними за формою й розмірами.

Корпус установлюють без силового притягування до невідповідних посадок. Болти затягують поступово та рівномірно, дотримуючись зусилля, наведеного в документації мотопомпи. До пуску перевіряють, чи не заїдає крильчатка. Насосну частину заповнюють водою за інструкцією, після чого контролюють герметичність стиків і подачу. Перекіс або неправильно підібране ущільнення можуть спричинити витік, підсмоктування повітря та повторне пошкодження корпусу.
