Корпус мотопомпы V50 тип 2 AMG-2

Корпус мотопомпы V50 тип 2 AMG-2 предназначен для ремонта насосной части. Он образует полость, в которой движется перекачиваемая вода, и служит основой для соединения деталей насоса. Целостность стенок и плотное прилегание сопрягаемых поверхностей нужны для герметичности: через трещину или неплотный стык вода может выходить наружу, а на стороне всасывания возможен подсос воздуха с потерей подачи.

Конструкция корпуса

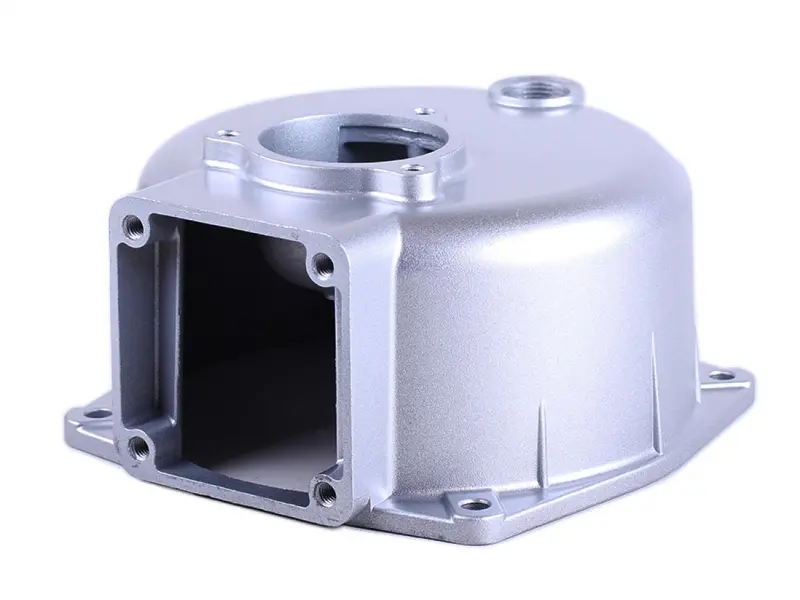

Корпус имеет округлую основную часть, прямоугольный боковой проём с крепёжными отверстиями по углам и круглый верхний проём с фланцем. Рядом расположен небольшой резьбовой проём. По нижнему краю предусмотрены крепёжные приливы с отверстиями, на стенках — рёбра. При подборе важны форма и взаимное расположение этих участков: они должны совпасть с ответными деталями мотопомпы.

Когда требуется замена

Поводом для замены становятся сквозные трещины, повреждения после удара, разрушение крепёжных приливов, сорванная резьба и глубокие повреждения плоскостей прилегания. Корпус также может пострадать при замерзании оставшейся внутри воды. Если поверхность стыка деформирована, новая прокладка не всегда устраняет течь: при затяжке остаётся зазор либо уплотнение сжимается неравномерно.

Вода возле соединения сама по себе ещё не означает, что нужен новый корпус. Сначала стоит проверить прокладку, крепёж и состояние ответной поверхности. При разборке осматривают внутреннюю полость: глубокие выработки и следы касания крыльчатки требуют проверки не только стенки, но и положения вращающихся деталей. Иначе причина повреждения сохранится после замены.

Что сверить со снятой деталью

Для подбора используйте обозначение V50 и исполнение тип 2, затем сравните корпуса непосредственно. Сверьте контур основания, расположение крепёжных отверстий, форму бокового фланца и верхнего проёма. Проверьте размеры сопрягаемых участков, диаметр и шаг резьбы там, где устанавливаются ответные детали. Даже небольшое смещение отверстий мешает ровно стянуть соединение.

Отдельно сопоставьте внутреннюю форму, глубину полости и посадочные участки деталей насосной части. Крыльчатка должна размещаться с предусмотренными конструкцией зазорами. Внешнего сходства недостаточно: корпус с другой внутренней геометрией может собраться с перекосом, задевать вращающиеся части или нарушать движение воды. Снятые прокладки полезны как образец контура, но деформированное уплотнение не заменяет проверку размеров.

Особенности установки

Замену выполняют на остановленной мотопомпе после слива воды и исключения случайного запуска двигателя. Сопрягаемые поверхности очищают от остатков старых уплотнений и загрязнений, не повреждая кромки. Вместе с корпусом осматривают прокладки, уплотнительные кольца, крепёж и ответные фланцы; порванные, затвердевшие и смятые уплотнения заменяют подходящими.

При сборке корпус должен садиться на место без принудительного подтягивания болтами. Крепёж затягивают постепенно и равномерно, с усилием по документации мотопомпы. До запуска проверяют отсутствие заедания крыльчатки. После заполнения насосной части водой по инструкции проверяют стыки и работу насоса. Перекос корпуса или неподходящее уплотнение могут привести к течи, подсосу воздуха и повторному повреждению детали.
