Корпус мотопомпы V80 (тип 3) AMG

Корпус мотопомпы V80 (тип 3) AMG — деталь насосной части, которая формирует полость для прохождения воды и соединяется с остальными частями насоса. От целостности корпуса и плотности его стыков зависит герметичность: трещины, повреждённые посадочные поверхности и деформация креплений могут привести к утечкам и нарушению подачи воды. Корпус меняют, когда повреждение мешает восстановить плотное соединение при исправных уплотнениях.

Конструкция и причины замены

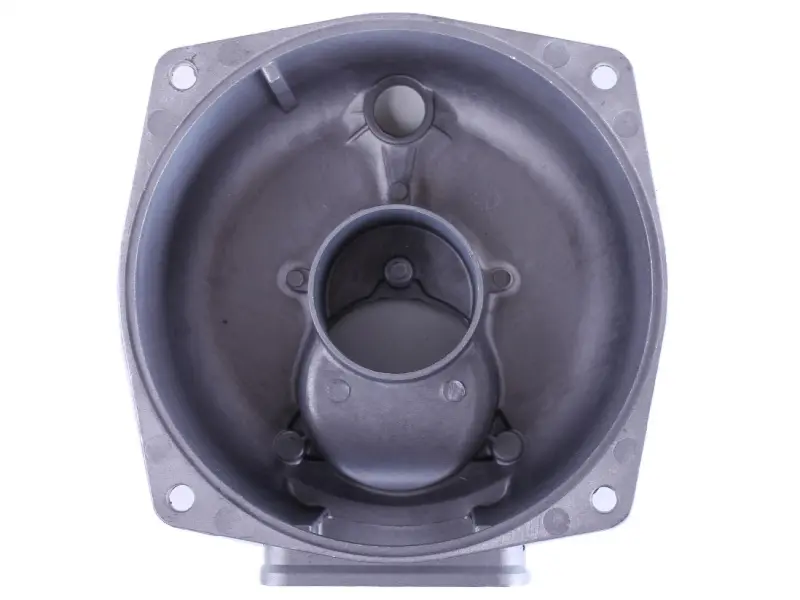

Корпус имеет глубокую округлую полость, наружный фланец с четырьмя отверстиями по углам и центральную цилиндрическую часть. Внутри расположены выступы и рёбра, а по краю проходит поверхность сопряжения. При подборе имеет значение не только общий контур: расположение отверстий, глубина полости и геометрия внутренних частей должны соответствовать снятой детали.

Основанием для замены служат сквозные трещины, обломанные крепёжные участки, повреждения кромки соединения и выраженный износ внутренних поверхностей. Корпус может пострадать от удара, замерзания оставшейся воды или чрезмерной затяжки крепежа. Работа с абразивными включениями также способна постепенно разрушать поверхности, контактирующие с потоком.

Следы воды по стыку сами по себе ещё не означают, что нужен новый корпус. При разборке проверяют уплотнение, чистоту прилегающих поверхностей и состояние ответной детали. Если кромка корпуса целая, а причина течи — повреждённая прокладка, замена одного корпуса проблему не устранит. Трещины и сколы нужно отличать от загрязнений и следов старого уплотнителя.

Что сверить при подборе

Ориентируйтесь на обозначение V80 и исполнение «тип 3», затем сравните корпус со снятым. Проверьте наружную форму, число и расположение крепёжных отверстий, расстояния между их центрами, глубину полости и размеры центральной части. Отдельно сопоставьте расположение каналов и присоединительных участков, форму поверхности под уплотнение и внутренние выступы. Одного совпадения названия недостаточно для проверки посадки.

Ответная часть должна прилегать без перекоса, а внутренние детали насоса — занимать свои места без контакта с корпусом. Несовпадение глубины или смещение креплений нельзя исправлять затяжкой болтов. Ошибка подбора может вызвать течь, задевание крыльчатки, затруднённое вращение и повторную разборку насоса.

Установка и проверка

Корпус снимают с остановленной мотопомпы после слива воды и отключения возможности случайного запуска двигателя. При разборке сохраняют расположение крепежа и сопрягаемых деталей. Со стыков удаляют остатки уплотнения и загрязнения, не повреждая кромки. Вместе с корпусом осматривают крыльчатку, ответную часть и доступные уплотнения; порванные, затвердевшие или деформированные уплотнения заменяют.

При сборке используют подходящее уплотнение и порядок затяжки, предусмотренный конструкцией насоса. Корпус устанавливают без натяга и постепенно, равномерно притягивают крепежом. До запуска проверяют свободное вращение механизма и отсутствие задеваний. После заполнения насосной части водой по инструкции мотопомпы проверяют стыки на течь и следят за подачей воды. При постороннем шуме или протечке двигатель останавливают и проверяют посадку корпуса.
