Переходник мотопомпы с фланца на шланг, алюминиевый 3 V80 BEST

Алюминиевый переходник мотопомпы с фланца на шланг соединяет патрубок насоса с рукавом для воды. Его используют при замене повреждённого соединения или при подборе подключения взамен снятого. Обозначения товара — 3 V80 BEST. При подборе нужно сверить не только проход для воды, но и способ крепления к помпе: шланговая часть и соединение со стороны насоса должны подходить одновременно.

Устройство соединения

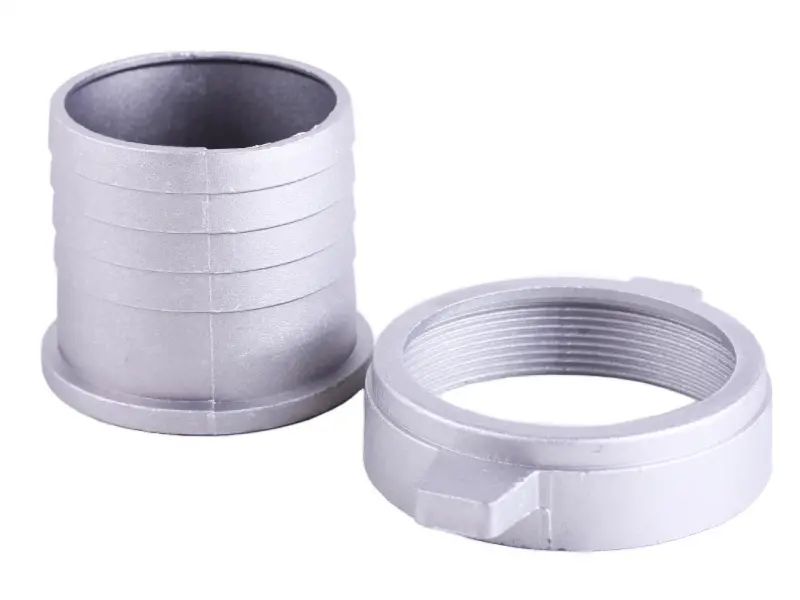

Штуцер имеет полый цилиндрический корпус, кольцевые рёбра на наружной поверхности и буртик у основания. На рифлёную часть надевается шланг, который затем закрепляют подходящим хомутом. Рёбра помогают удерживать рукав, но сами по себе не обеспечивают герметичность. В соединении используется накидная гайка с внутренней резьбой и наружными выступами для затяжки. При сборке необходимо проверить прилегание уплотнения и положение буртика.

Когда переходник пора менять

Причины замены — трещина корпуса, скол буртика, деформация штуцера или повреждение резьбы, из-за которого гайка не затягивается ровно. Осмотрите места под хомутом: глубокие задиры и вмятины мешают шлангу плотно обжать штуцер. На стороне всасывания неплотность может приводить к подсосу воздуха и нестабильной подаче воды, а на напорной стороне — к течи. Однако мокрый стык не всегда означает поломку переходника: сначала проверьте сам рукав, хомут и уплотнение.

Что сверить при подборе

• Внутренний диаметр шланга и наружный диаметр посадочной части штуцера. Слишком свободный рукав трудно уплотнить, а слишком тесный можно повредить при натягивании.
• Диаметр, шаг и профиль ответной резьбы. Частичное накручивание гайки ещё не подтверждает правильность подбора.
• Форму и размеры буртика, глубину посадки и поверхность, к которой прижимается уплотнение.
• Длину участка под шланг и место для хомута, чтобы рукав можно было закрепить без перекоса и упора в соседние детали.

Сравнивайте переходник со снятой деталью и ответным соединением помпы. Наружное сходство не заменяет проверки резьбы и посадок. Отдельно осмотрите гайку и уплотнение: сорванные витки, трещины, затвердевание или надрывы уплотняющей детали не исправляются установкой нового штуцера. Повреждённые сопутствующие детали заменяют вместе с ним.

Установка и проверка

Остановите мотопомпу, исключите её случайный запуск, сбросьте давление и слейте воду из отсоединяемого участка. Снимите старое соединение и очистите прилегающие поверхности от песка и остатков уплотнения. Соберите переходник с подходящим уплотнением, начните накручивать гайку рукой и убедитесь, что она идёт без перекоса. Если резьба заедает с первых витков, разберите соединение и проверьте совпадение размеров, не пытайтесь дотянуть его усилием.

Наденьте рукав на посадочный участок и закрепите хомут так, чтобы он обжимал шланг над штуцером, а не за его краем. Уложите шланг без резкого перегиба и натяжения: его вес не должен выворачивать соединение. Не компенсируйте течь чрезмерной затяжкой — это может повредить алюминиевую деталь. После запуска проверьте стык на подтекание, смещение рукава и признаки подсоса воздуха. При неплотности остановите помпу и устраните причину.
