Литий корпус для одноциліндрового дизеля ZH1125N з водяним охолодженням. Такі мотори встановлюють на важкі мотоблоки, мототрактори та мінітрактори, де двигун постійно працює під навантаженням і з відчутною вібрацією, тому корпусні деталі зношуються та пошкоджуються нарівні з механікою. Позиція підходить для планового ремонту, переборки мотора й відновлення після пошкодження старої кришки.

Призначення та конструкція

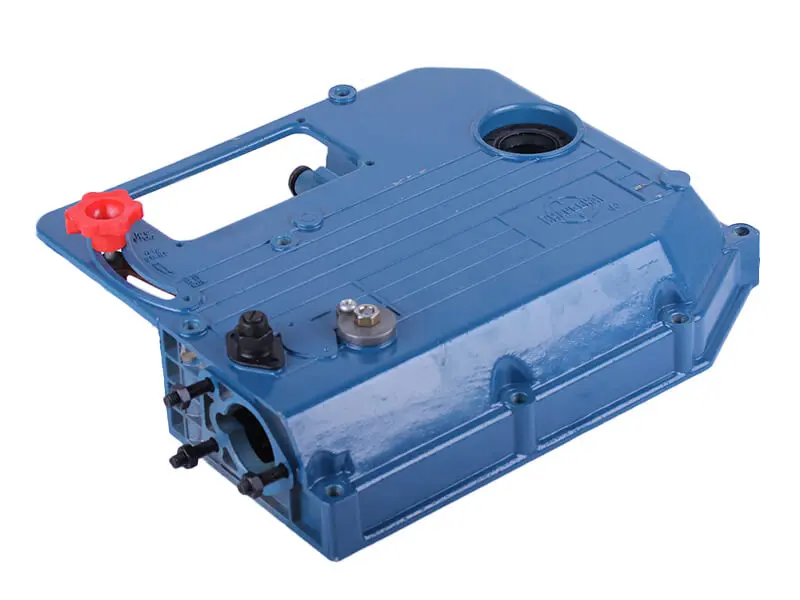

Корпус закриває бічну порожнину картера з боку механізму запуску й тримає цю зону закритою та герметичною. По контуру відлита широка привалочна площина з рядом кріпильних отворів: вона прилягає до блока через прокладку й не дає оливі виходити через стик. Зовнішні стінки підсилені поздовжніми ребрами, тому корпус зберігає геометрію під час затягування кріплення й не деформується від постійної тряски одноциліндрового дизеля. У торцевому припливі виконано розточення під вал, стягнуте розрізним хомутом на болтах, — посадка регулюється затягуванням хомута, без перепресовування всієї кришки. На верхній площині розташоване кругле посадкове гніздо з ущільненням, поряд відлиті різьбові припливи під штуцери та дрібне кріплення. Деталь пофарбована у заводський синій колір.

Коли кришку міняють

Корпусну кришку знімають під час переборки двигуна, заміни сальників і прокладок, ремонту механізму запуску. Нова деталь потрібна, якщо по фланцю пішла тріщина або відколовся край, якщо привалочну площину підрізано і стик постійно пітніє оливою, якщо зірвано різьбу під кріплення чи розбито посадку вала в торцевому припливі. Окремий поширений випадок — мотор певний час пропрацював з ослабленим кріпленням: площину до цього моменту вже повело, і добитися сухого стику старим корпусом не вдається навіть з новою прокладкою.

Як підібрати

• Відштовхуйтеся від позначення двигуна: деталь розрахована на серію ZH1125N.
• Прикладіть зняту кришку й порівняйте контур фланця, кількість та крок кріпильних отворів.
• Перевірте діаметр розточення під вал у торцевому припливі та наявність розрізного хомута.
• Порівняйте положення круглого посадкового гнізда на верхній площині й різьбових припливів — вони мають збігтися з відповідними деталями мотора.
• Одразу підберіть нову прокладку та ущільнення: їх міняють разом з корпусом.

Встановлення та перший пуск

Перед складанням очистіть обидві привалочні площини від залишків старої прокладки й оливного нагару: на нерівній поверхні новий корпус теж почне пітніти по стику. Кришку ставлять на нову прокладку, болти затягують рівномірно хрест-навхрест, без перекосу, інакше фланець навантажується нерівномірно й зростає ризик тріщини. Хомут на торцевому припливі затягують після того, як вал зайняв штатне положення і вільно провертається. Після складання дайте двигуну попрацювати на холостих обертах і огляньте стик, зону вала та різьбові припливи щодо патьоків.

Запасна кришка стане в пригоді всім, хто обслуговує техніку з дизелем ZH1125N власними силами. Корпусні деталі рідко виходять з ладу самі по собі, але під час розбирання мотора їх пошкоджують частіше, ніж очікують, а зібрати двигун герметично без справного корпусу неможливо.
