Розподільний вал із шестернею для мотоблока 177F/188F (9/13 к.с.) AMG-3

Розподільний вал із шестернею для двигунів мотоблоків 177F/188F (9/13 к.с.) AMG-3 задає моменти відкривання та закривання клапанів. Кулачки діють на штовхачі, а зубчаста шестерня узгоджує обертання вала з колінвалом. Завдяки цьому впуск і випуск відбуваються у відповідні моменти циклу двигуна. Такий вал потрібен для ремонту механізму газорозподілу, якщо зношені його робочі поверхні або пошкоджена приводна шестерня.

Будова та ознаки зношення

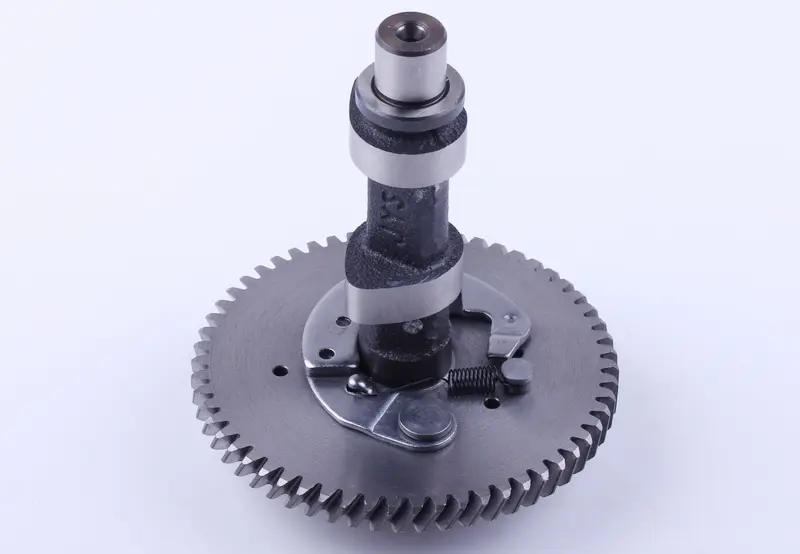

Вал має кулачки й опорні шийки, а біля його основи розташована велика шестерня. Поруч із її маточиною встановлено важільні деталі та пружину. Добираючи заміну, порівнюють конструкцію загалом: однаковий зовнішній діаметр шестерні ще не означає, що вали взаємозамінні. Форма кулачків визначає рух клапанів, а розташування та розміри шийок мають відповідати опорам у двигуні.

Під час огляду шукають задири на шийках, спрацювання поверхонь кулачків, відколи зубців і пошкодження механізму біля маточини. Зношений кулачок змінює підйом клапана, а дефекти зубців можуть спричиняти стукіт і порушувати передавання обертання. Важкий запуск, зниження тяги або сторонні звуки є приводом перевірити газорозподільний механізм. Проте лише за цими симптомами вал не бракують: спочатку оглядають його самого, опори та деталі, з якими він контактує.

Як перевірити відповідність

Зіставте позначення двигуна та розміри знятого розподільного вала. Перевірте загальну довжину, діаметри опорних шийок і відстані між ними, розташування кулачків та їхній профіль. Для шестерні мають значення кількість і напрямок зубців, діаметр та ширина. Також порівняйте торці вала, виступи, заглиблення й будову механізму біля маточини. Якщо двигун має різні виконання, звіряйте заміну зі старою деталлю та каталогом конкретного двигуна.

Окремо перевірте розташування установчих міток, якщо вони передбачені. Здатність вала стати на місце в картері не підтверджує правильність фаз газорозподілу. Відмінності у профілі кулачків або положенні шестерні можуть порушити роботу клапанів, ускладнити запуск і спричинити пошкодження суміжних деталей. Огляньте й посадкові місця: заміна розподільного вала не прибере люфт, якщо зношені його опори в картері.

Що врахувати під час монтажу

Розбираючи двигун, зберігайте порядок штовхачів і розташування шайб та інших установчих деталей, якщо вони є. До встановлення нового вала перевірте контактні поверхні штовхачів, шестерню, з якою він входить у зачеплення, та опорні місця. Задири й нерівномірне спрацювання суміжних поверхонь можуть швидко пошкодити нову деталь. З площини рознімання картера прибирають залишки старої прокладки, а ущільнення, пошкоджені під час розбирання, замінюють.

Перед установленням змастіть робочі поверхні моторною оливою. Вал має сідати без ударів; мітки газорозподілу суміщають за інструкцією двигуна. Після цього перевіряють осьовий зазор і вільне обертання, а після складання регулюють клапанні зазори. Колінвал спочатку прокручують вручну, стежачи за рухом клапанів і відсутністю заклинювання. Якщо механізм упирається або обертається з незвичним опором, спершу перевіряють складання й лише потім переходять до запуску.
