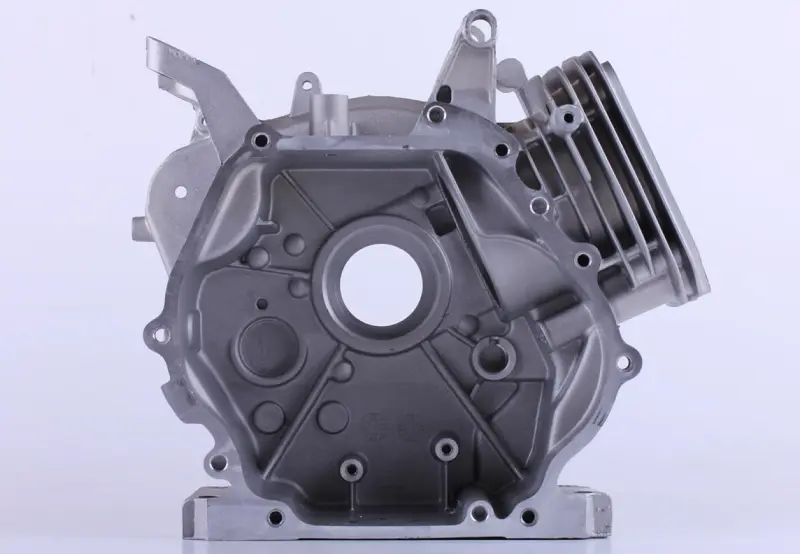

Блок двигуна (картер) 177F Ø77 мм 9 к.с. AMG

Блок двигуна (картер) 177F Ø77 мм, 9 к.с. AMG

Блок двигуна 177F потужністю 9 к.с. для мотоблока — базова корпусна деталь, яка слугує основою для складання двигуна. Картер забезпечує розміщення внутрішніх механізмів, а циліндр спрямовує рух поршня. Стан корпусу, поверхонь з'єднання та посадкових місць впливає на правильне взаємне положення деталей і герметичність зібраного двигуна.

Діаметр циліндра — 77,00 мм. Для підбору поршня та кілець одного позначення діаметра недостатньо: необхідно перевірити фактичні розміри сполучуваних деталей і передбачені для двигуна зазори. Зношену поршневу групу не можна переносити в інший блок без перевірки. Задири, пошкодження кілець і надмірний знос можуть залишитися причиною витрати оливи та втрати компресії навіть після заміни корпусу. Потребу в обробці циліндра визначають за результатами вимірювань і вимогами ремонтної документації.

Під час підбору звіряйте маркування знятого двигуна, форму корпусу, розташування кріпильних отворів і розміри посадкових місць. Окремої уваги потребують поверхні з'єднання з кришкою картера та головкою циліндра, кріплення навісного обладнання й опори колінвала. Порівнюйте не лише зовнішній контур, а й розташування сполучуваних поверхонь: подібний корпус може не збігатися за кріпленнями чи посадками. Невідповідність здатна перешкодити складанню, спричинити перекіс деталей або витік оливи. Не намагайтеся компенсувати розбіжність отворів зусиллям затягування кріплення.

Що перевірити під час заміни:

• Корпус і кріплення: тріщини, пошкодження різьби, відламані приливи та деформацію поверхонь з'єднання. Причину виявленого витоку потрібно встановити до розбирання, оскільки вона може бути пов'язана з ущільненнями.
• Циліндр і поршневу групу: стан робочої поверхні, сліди задирів і ступінь зносу. Втрата потужності або підвищена витрата оливи є приводом для діагностики, але самі собою не доводять пошкодження блока.
• Сполучувані деталі: стан опор колінвала, кришки, кріплення та ущільнень. Пошкоджені деталі, перенесені зі старого двигуна, можуть призвести до повторної несправності.

Заміна блока може знадобитися за наявності тріщин корпусу, пошкодження посадкових місць, кріпильних приливів або значного зносу циліндра. Рішення ухвалюють після дефектування: можливість відновлення залежить від місця та ступеня пошкодження. Наприклад, пошкодження різьби не завжди потребує заміни всього блока. Також потрібно усунути причину початкової несправності — порушення змащування, забруднення або неправильне складання, якщо їх виявлено під час перевірки.

Складання виконують за ремонтною документацією двигуна. Спочатку очищають сполучувані поверхні та перевіряють деталі, потім установлюють придатні внутрішні механізми, контролюючи зазори й свободу їхнього руху. Ущільнення підбирають відповідно до з'єднань, а кріплення затягують у встановленому порядку із зазначеним для двигуна моментом. До запуску перевіряють відсутність заїдань, правильність складання та рівень оливи. Після пробного запуску контролюють витоки й сторонні звуки; у разі їх появи двигун зупиняють і з'ясовують причину. Склад комплекту та потребу в додаткових деталях слід уточнити окремо.
