Крышка запуска для дизельного двигателя ZH1125N

Крышка запуска для дизельного двигателя ZH1125N

Литой корпус для одноцилиндрового дизеля ZH1125N с водяным охлаждением. Такие моторы ставят на тяжёлые мотоблоки, мототракторы и минитракторы, где двигатель постоянно работает под нагрузкой и с ощутимой вибрацией, поэтому корпусные детали изнашиваются и повреждаются наравне с механикой. Позиция подходит для планового ремонта, переборки мотора и восстановления после повреждения старой крышки.

Назначение и конструкция

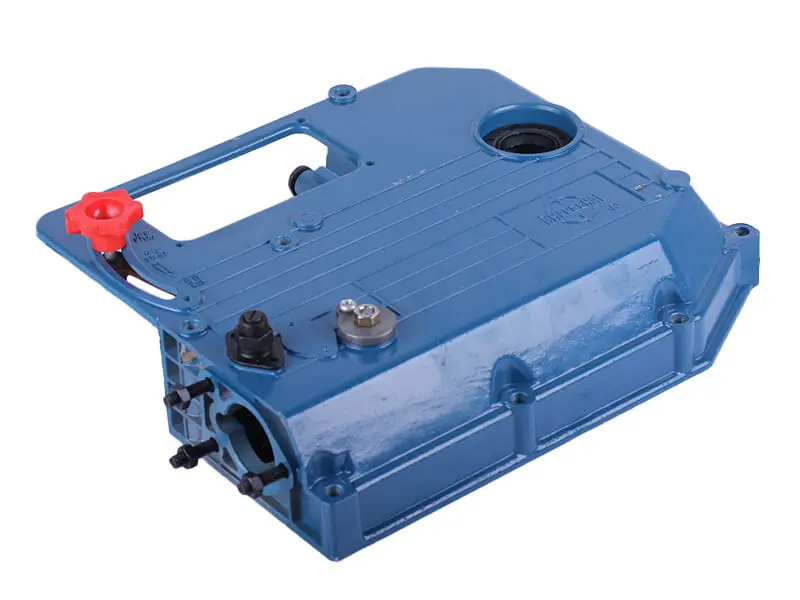

Корпус закрывает боковую полость картера со стороны механизма запуска и удерживает эту зону закрытой и герметичной. По контуру отлита широкая привалочная плоскость с рядом крепёжных отверстий: она прилегает к блоку через прокладку и не даёт маслу выходить через стык. Наружные стенки усилены продольными рёбрами, поэтому корпус сохраняет геометрию при затяжке крепежа и не деформируется от постоянной тряски одноцилиндрового дизеля. В торцевом приливе выполнена расточка под вал, стянутая разрезным хомутом на болтах, — посадка регулируется затяжкой хомута, без перепрессовки всей крышки. На верхней плоскости расположено круглое посадочное гнездо с уплотнением, рядом отлиты резьбовые приливы под штуцеры и мелкий крепёж. Деталь окрашена в заводской синий цвет.

Когда крышку меняют

Корпусную крышку снимают при переборке двигателя, замене сальников и прокладок, ремонте механизма запуска. Новая деталь нужна, если по фланцу пошла трещина или откололся край, если привалочная плоскость подрезана и стык постоянно потеет маслом, если сорвана резьба под крепёж или разбита посадка вала в торцевом приливе. Отдельный частый случай — мотор какое-то время отработал с ослабленным крепежом: плоскость к этому моменту уже повело, и добиться сухого стыка старым корпусом не получается даже с новой прокладкой.

Как подобрать

• Отталкивайтесь от обозначения двигателя: деталь рассчитана на серию ZH1125N.
• Приложите снятую крышку и сравните контур фланца, количество и шаг крепёжных отверстий.
• Проверьте диаметр расточки под вал в торцевом приливе и наличие разрезного хомута.
• Сравните положение круглого посадочного гнезда на верхней плоскости и резьбовых приливов — они должны совпасть с ответными деталями мотора.
• Сразу подберите новую прокладку и уплотнения: их меняют вместе с корпусом.

Установка и первый пуск

Перед сборкой очистите обе привалочные плоскости от остатков старой прокладки и масляного нагара: на неровной поверхности новый корпус тоже начнёт потеть по стыку. Крышку ставят на новую прокладку, болты затягивают равномерно крест-накрест, без перекоса, иначе фланец нагружается неравномерно и появляется риск трещины. Хомут на торцевом приливе затягивают после того, как вал занял штатное положение и свободно проворачивается. После сборки дайте двигателю поработать на холостых оборотах и осмотрите стык, зону вала и резьбовые приливы на предмет подтёков.

Запасная крышка пригодится всем, кто обслуживает технику с дизелем ZH1125N своими силами. Корпусные детали редко выходят из строя сами по себе, но при разборке мотора их повреждают чаще, чем ожидают, а собрать двигатель герметично без исправного корпуса невозможно.
