Распредвал с шестерней для мотоблока 156F (4Hp) BEST

Распредвал с шестерней для двигателя мотоблока 156F (4Hp) BEST управляет открытием и закрытием клапанов. Его кулачки передают движение деталям клапанного привода, а шестерня связывает вращение вала с коленчатым валом. От согласованной работы этих деталей зависят наполнение цилиндра и выпуск отработавших газов. При замене нужно сохранить правильное взаимное положение шестерён: исправная деталь сама по себе не восстановит работу двигателя, если нарушены фазы газораспределения.

Конструкция и причины замены

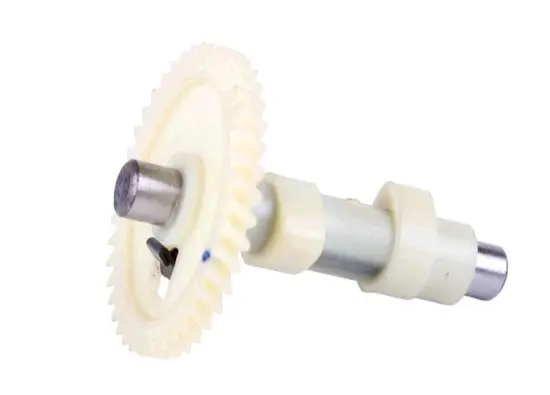

Вал выполнен с большой зубчатой шестерней, двумя кулачками и выступающими опорными концами. При подборе имеют значение не только форма шестерни, но и расположение кулачков относительно неё, профиль их рабочих поверхностей и посадка в опорах. Эти особенности определяют, как распредвал размещается в картере и взаимодействует с клапанным приводом.

Поводом для замены служат сколы зубьев, трещины шестерни, задиры на опорных поверхностях и заметный износ кулачков. Повреждения могут сопровождаться стуком, нестабильной работой, затруднённым запуском или потерей тяги. Такие симптомы встречаются и при других неисправностях, поэтому решение принимают после осмотра снятого вала и сопряжённых деталей. Недостаток смазки, загрязнение масла и чрезмерный люфт в опорах ускоряют износ; если оставить причину без внимания, новый распредвал тоже быстро получит повреждения.

Что сверить при подборе

Сравните снятый распредвал с заменой по общей длине, диаметрам и длине опорных участков, расположению упоров, кулачков и шестерни. Для зубчатого зацепления проверяют число зубьев, их профиль, ширину венца и его положение на валу. Одинаковый внешний диаметр шестерён ещё не означает, что они правильно войдут в зацепление. Также сопоставьте установочные метки и дополнительные подвижные детали, если они есть на снятом распредвале: различия могут повлиять на установку и работу механизма.

Ошибку в длине или расположении опор нельзя компенсировать затяжкой крышки картера. Вал должен занимать предусмотренное положение без перекоса и заедания. Несоответствие кулачков меняет работу клапанов, а неподходящий зубчатый венец создаёт неправильное зацепление и нагрузку на соседнюю шестерню. Поэтому обозначение двигателя сверяют вместе с конструкцией снятой детали, а не используют как единственный критерий.

Особенности установки

Распредвал меняют при доступе к механизму газораспределения по порядку разборки конкретного двигателя. До извлечения фиксируют положение меток, упорных шайб и деталей клапанного привода, если они предусмотрены конструкцией. Осматривают ответную шестерню, опоры вала и поверхности деталей, соприкасающихся с кулачками. Повреждённые сопряжённые детали заменяют, а нарушенное при разборке уплотнение крышки восстанавливают.

При сборке рабочие поверхности смазывают подходящим моторным маслом, совмещают метки и проверяют осевой зазор по требованиям двигателя. После установки проверяют и регулируют клапанные зазоры. Перед запуском коленчатый вал осторожно проворачивают вручную, контролируя свободное движение механизма. Заедание или жёсткий упор требуют повторной проверки сборки: попытка запустить двигатель может повредить зубья и детали клапанного привода.
