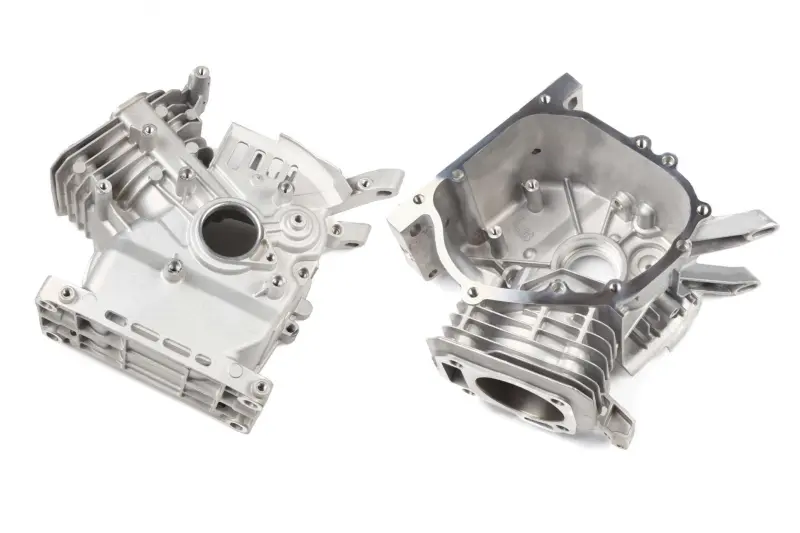

Блок двигателя мотоблока 170F (7Hp) (Ø68,00) ST

Блок двигателя мотоблока 170F (7Hp) (Ø68,00) ST — корпусная основа двигателя, объединяющая цилиндр и картер. В цилиндре движется поршень, а в картере размещаются детали кривошипно-шатунного механизма. От состояния блока зависят правильное положение валов, герметичность соединений и работа поршневой группы. Его меняют при повреждениях, которые уже нельзя устранить заменой прокладок, уплотнений или отдельных внутренних деталей.

Конструкция и причины замены

Корпус имеет наружные рёбра, крепёжные проушины, отверстия под крепёж и обработанные сопрягаемые поверхности. Рёбра увеличивают поверхность теплоотдачи, а посадочные места задают положение сопряжённых деталей. При подборе значение имеет не только общий контур корпуса: даже небольшое отличие креплений или посадок может помешать сборке.

Основанием для замены служат трещины картера, разрушенные крепления, повреждённые резьбы, износ посадочных мест или глубокие задиры цилиндра. Такие дефекты могут появиться после перегрева, недостатка смазки, попадания абразивной пыли или механического повреждения. Потеря компрессии, расход масла и течь по стыку требуют проверки: сами по себе эти признаки ещё не означают, что менять нужно весь блок.

Что сверить со снятым блоком

Обозначение 7Hp относится к мощности двигателя — 7 л.с., а не к характеристике отдельного корпуса. Подбирать блок только по мощности нельзя. Сопоставьте маркировку двигателя и конструкцию снятой детали, затем проверьте размеры инструментом. Особенно тщательно сравните цилиндр и места установки деталей, которые планируете перенести в новый корпус.

• Диаметр и состояние цилиндра, соответствие поршню и кольцам.
• Размеры посадок валов, подшипников и уплотнений.
• Контур стыка с крышкой картера, положение отверстий и направляющих.
• Плоскость крепления головки цилиндра и расположение её крепежа.
• Крепления двигателя к раме и точки установки навесных деталей.

Прокладки удобно использовать для дополнительной сверки контура и отверстий, но они не заменяют измерение посадок. Несовпадение диаметра цилиндра нарушает сопряжение с поршнем, а ошибка в посадке подшипника или положении крышки может вызвать перекос и тугое вращение вала. Подтягивать несовпадающие детали болтами нельзя.

Особенности установки

Замена блока требует разборки двигателя. До переноса деталей корпус очищают от загрязнений, проверяют резьбы, кромки отверстий и сопрягаемые плоскости. Остатки старых прокладок снимают без повреждения поверхностей. Одновременно осматривают поршень, кольца, подшипники и шейки валов: перенос изношенных деталей способен свести результат замены корпуса к минимуму.

Для сборки подбирают новые прокладки разобранных соединений, а повреждённые сальники заменяют. Подшипники устанавливают с опорой на соответствующее кольцо, не передавая усилие через тела качения. Порядок затяжки и моменты берут из руководства конкретного двигателя. До запуска проверяют свободное вращение механизма, правильность сборки и уровень масла; после первого запуска контролируют стыки на течь и прислушиваются к посторонним звукам.
