Бензиновый двигатель для мотоблока 170F 7,5 л.с., вал Ø20 мм под шпонку, со шкивом AMG

Бензиновый двигатель 170F для мотоблока мощностью 7,5 л.с. с выходным валом диаметром 20 мм под шпонку и шкивом. Он приводит в движение трансмиссию и подключённые к ней механизмы мотоблока. Такой двигатель подбирают при замене изношенного мотора или восстановлении техники, когда ремонт прежнего двигателя уже нецелесообразен. Обозначение товара — AMG.

Вал и передача вращения

Шпоночное соединение связывает выходной вал со ступицей шкива и передаёт крутящий момент. Для правильной посадки должны совпадать диаметр отверстия ступицы и вала, а также размеры шпоночных пазов. Люфт в этом соединении приводит к ударам при изменении нагрузки и постепенному разбиванию паза. Шкив входит в состав товара, но его соответствие ременной передаче мотоблока нужно проверять отдельно.

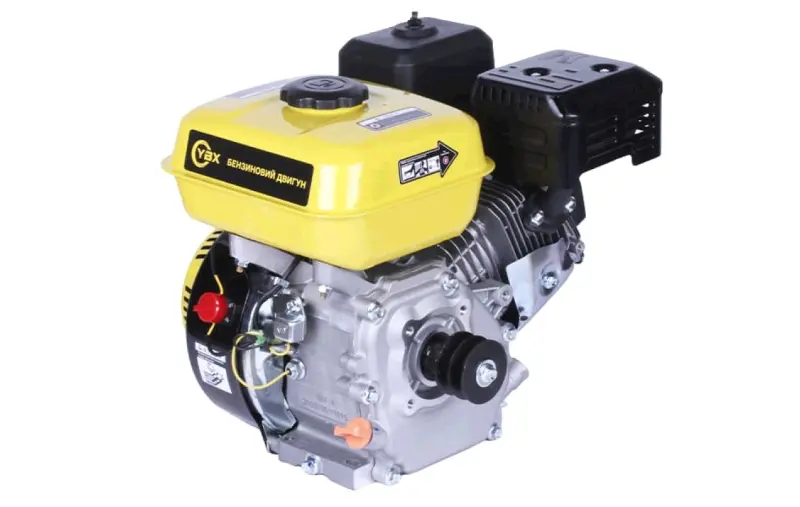

Двигатель имеет жёлтый топливный бак, расположенный сверху, корпус ручного стартера сбоку и глушитель с защитным кожухом. На баке нанесена надпись «БЕНЗИНОВИЙ ДВИГУН». При размещении мотора на раме оставляют доступ к крышке бака, пусковому механизму и органам управления. Окружающие детали не должны мешать запуску или перекрывать пространство возле горячего глушителя.

Что сверить со снятым двигателем

Обозначения 170F и мощности недостаточно для подбора. Измерьте расстояния между крепёжными отверстиями основания, высоту оси вала относительно опорной плоскости и длину выступающей части вала. Сравните расположение выхода вала, направление вращения, размеры шпоночного паза и способ осевой фиксации шкива. Эти параметры определяют, удастся ли установить двигатель и совместить его с приводом без перекоса.

Для ременной передачи сопоставьте диаметр шкива, профиль и количество ручьёв, а также положение ремня относительно ведомого шкива. Другой диаметр меняет передаточное отношение и скорость приводимого механизма. Несоответствие профиля вызывает неправильную посадку ремня, проскальзывание и нагрев. Проверьте также место для бака и глушителя, расположение привода газа и возможность подключения штатного управления остановкой двигателя.

Когда требуется замена

Поводом оценить состояние прежнего мотора становятся заметное падение тяги под нагрузкой, устойчивый дымный выхлоп, повышенный расход масла, посторонние стуки или повреждение картера и выходного вала. Эти признаки сами по себе не означают, что двигатель обязательно нужно менять целиком: сначала определяют причину неисправности. Замена в сборе имеет смысл при серьёзном износе или повреждениях, когда восстановление основных деталей требует несоразмерных затрат.

Установка и проверка привода

Работы выполняют на остывшем двигателе с исключённой возможностью случайного запуска. После снятия старого мотора осматривают основание рамы, крепёж, ремень, ведомый шкив и механизм натяжения. Трещины опоры, изношенная шпонка или повреждённый ремень помешают нормальной работе нового двигателя. Мотор закрепляют на ровной опоре, выставляют шкивы в одной плоскости и регулируют натяжение ремня по требованиям мотоблока. Шкив нельзя насаживать ударами по валу.

До первого запуска проверяют крепления, фиксацию шкива, свободный ход управления и заправку по инструкции двигателя. Привод закрывают штатным ограждением. При пробном пуске контролируют вибрацию, посторонние звуки и движение ремня. Перекос шкивов и чрезмерное натяжение увеличивают нагрузку на вал и его опоры; при таких признаках двигатель останавливают и устраняют причину.
