Вал приводу КПП для мінітрактора Jinma 200/204/240/244, тип 2

Вал приводу КПП Jinma 200/204/240/244, тип 2

Приводний вал стоїть між зчепленням і коробкою передач мінітрактора та передає на неї крутний момент двигуна. Це одна з найнавантаженіших деталей трансмісії: вона працює на скручування, приймає ривки під час рушання, реверсу й роботи з навісним обладнанням, а шліцьовий і шпонковий кінці постійно перебувають під контактним тиском. Коли шліци спрацьовуються або вал втрачає геометрію, трактор гірше тягне, зʼявляються вібрація та гул на ходу, а передачі вмикаються з помітним зусиллям. Виконання «тип 2» — це окремий варіант вала для родини Jinma 200, 204, 240 і 244, який відрізняється від базового посадковими розмірами, тому підбирати його треба під свою коробку, а не лише за моделлю трактора.

Конструкція

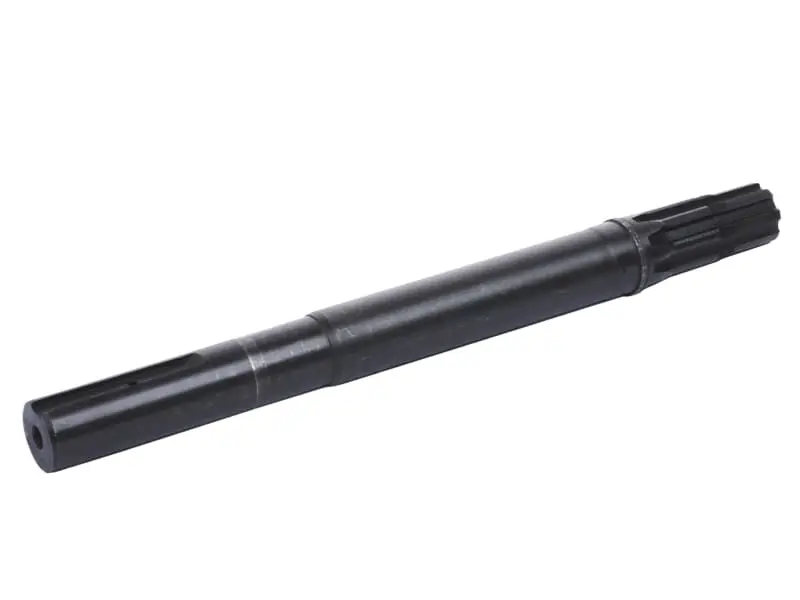

Деталь виготовлена як суцільний стальний вал ступінчастої форми. На одному кінці нарізані прямобічні шліци: ними вал входить у відповідну шліцьову маточину й передає момент по всій довжині зачеплення, без кутового люфту. Другий кінець гладкий, із довгим повздовжнім шпонковим пазом під призматичну шпонку та з осьовим отвором у торці. У середній частині виконані переходи діаметрів — по цих шийках вал центрується у посадкових місцях, тому їхнє спрацювання та задири настільки ж критичні, як і знос шліців. Поверхня темна, без фарбування: на ній одразу помітні наклеп, синява від перегріву та повздовжні риски, тож стан вала легко оцінити і під час встановлення, і згодом під час обслуговування трансмісії.

Як підібрати вал

Найнадійніший спосіб — зняти старий вал і звірити його з новим за ключовими розмірами. Перевіряйте:

• загальну довжину вала та довжину шліцьової частини;
• кількість, крок і профіль шліців, а також зовнішній діаметр по шліцах;
• діаметр гладкої частини та діаметри проміжних шийок;
• ширину, глибину й довжину шпонкового паза, а також розмір самої шпонки;
• виконання коробки передач конкретного трактора: у техніці Jinma цієї родини трапляються різні варіанти трансмісії, під які йдуть різні вали.

Якщо старий вал зламаний і частину розмірів зняти неможливо, орієнтуйтеся на відповідні деталі — шліцьову маточину, посадкові місця опор і шпонку: вони дають усі потрібні прив’язки за діаметрами й довжиною.

Коли міняють приводний вал

Типові причини заміни: зім’яті або загострені шліци, скручування вала після ударного навантаження, кільцеве спрацювання на шийці, розбитий шпонковий паз, биття під час обертання. Такі дефекти рідко проявляються одразу: спершу зʼявляються ривки під час рушання та стук у трансмісії на перехідних режимах, а далі момент починає передаватися з прослизанням і вібрацією. Міняти вал краще разом зі шпонкою та помітно спрацьованими спряженими деталями — новий вал, поставлений у старе розбите зачеплення, набирає таке саме спрацювання за кілька годин роботи.

Під час складання очистіть шліци й паз від старого мастила та задирок, не забивайте вал у посадку ударами по торцю, а до остаточного затягування перевірте легкість обертання від руки та відсутність перекосу. Акуратно зібраний привід коробки передач спокійно відпрацьовує сезон польових робіт із плугом, фрезою та причепом без повторного розбирання трансмісії.
