Шестерня лівої півосі Xingtai 120 D-33 Z-15 AMG-2

Шестерня лівої півосі Xingtai 120 D-33 Z-15 AMG-2 передає обертання через зубчасте зачеплення у приводі півосі. Її замінюють, коли пошкоджені зубці, зношене посадкове місце або інші дефекти заважають передаванню зусилля. Позначення Z-15 означає 15 зубців. Коди D-33 та AMG-2 також потрібно враховувати під час добору деталі.

Будова та призначення

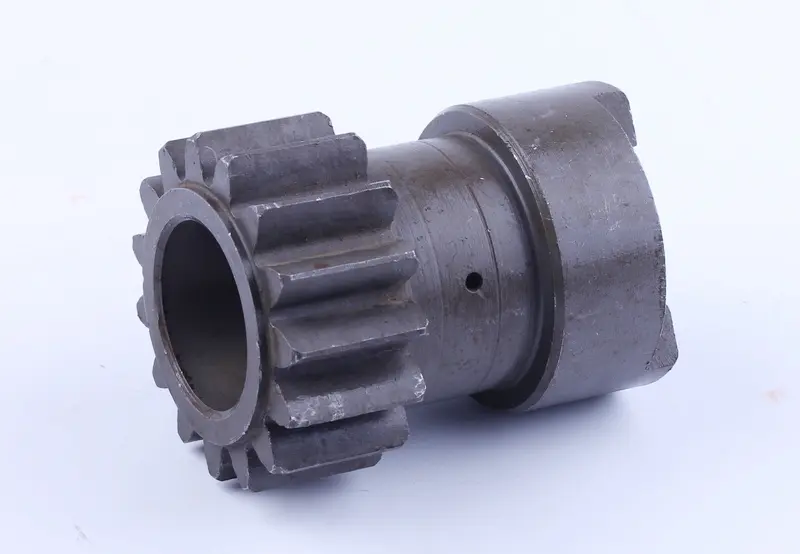

Шестерня має зовнішні прямі зубці, центральний отвір і ступінчасту циліндричну частину з широким буртиком. У бічній поверхні є невеликий отвір. Форма корпусу має значення для встановлення: уступи, торці та буртик визначають розташування деталі відносно сусідніх частин механізму. Тому порівнювати потрібно всю шестерню, а не лише зубчастий вінець.

Під час обертання зубці контактують із парною шестернею та передають навантаження. Виробіток на їхніх поверхнях погіршує зачеплення, а відколи й тріщини можуть призвести до подальшого руйнування. Однакова кількість зубців ще не означає взаємозамінність: профіль, ширина вінця та посадкові поверхні також мають збігатися.

Ознаки зношення

Стукіт, хрускіт, посилення шуму під навантаженням або люфт у приводі є приводом оглянути механізм. Такі прояви можуть бути пов’язані і з опорами чи парною шестернею, тому причину встановлюють після перевірки. На знятій деталі шукають тріщини, відколи, викришування та нерівномірне спрацювання зубців. Центральний отвір, уступи й торці перевіряють на задири та сліди зміщення.

До пошкоджень призводять ударні навантаження, недостатнє змащування, забруднення оливи та порушення взаємного положення шестерень. Заміна лише пошкодженої деталі без усунення причини залишає ризик повторного зношення. Під час ремонту варто оглянути піввісь, парну шестерню, підшипники й фіксатори. Супутні деталі замінюють, якщо перевірка виявила дефекти або надмірний люфт.

Як підібрати шестерню

• Звірте ліве виконання та позначення D-33, Z-15, AMG-2.
• Порівняйте кількість і профіль зубців, ширину вінця та зовнішній діаметр.
• Перевірте розмір і форму центрального отвору та спосіб з’єднання з піввіссю.
• Виміряйте загальну довжину, діаметри ступенів і розміри буртика.
• Зіставте розташування бічного отвору, торців та упорів зі знятою деталлю.

Для перевірки розмірів використовують зняту шестерню та документацію механізму. Якщо посадкове місце сильно зношене, його вимірювання потрібно оцінювати разом зі станом півосі: виробіток змінює початкову геометрію. Зовнішня подібність не компенсує відмінностей у посадці або профілі зубців, через які зачеплення працюватиме неправильно.

Заміна та контроль

Під час розбирання запам’ятовують орієнтацію шестерні й послідовність розміщення знятих шайб, втулок та фіксаторів. Посадкові поверхні очищають від бруду й металевих частинок, перевіряють на задирки. Шестерню встановлюють відповідним інструментом без перекосу та ударів по зубцях. Якщо вона не займає свого місця або потребує надмірного зусилля, перевіряють розміри й можливі перешкоди для посадки.

Після складання контролюють фіксацію, зачеплення та вільне прокручування механізму з урахуванням його конструкції. Змащування відновлюють за документацією техніки. Невідповідна посадка чи зміщення зубчастого вінця можуть спричинити заклинювання, швидке спрацювання та пошкодження парних деталей. Пробну роботу починають без різкого навантаження, прислухаючись до сторонніх звуків.
