Вал трансмісійного приводу KRO 900, довжина 190 мм, AMG-4

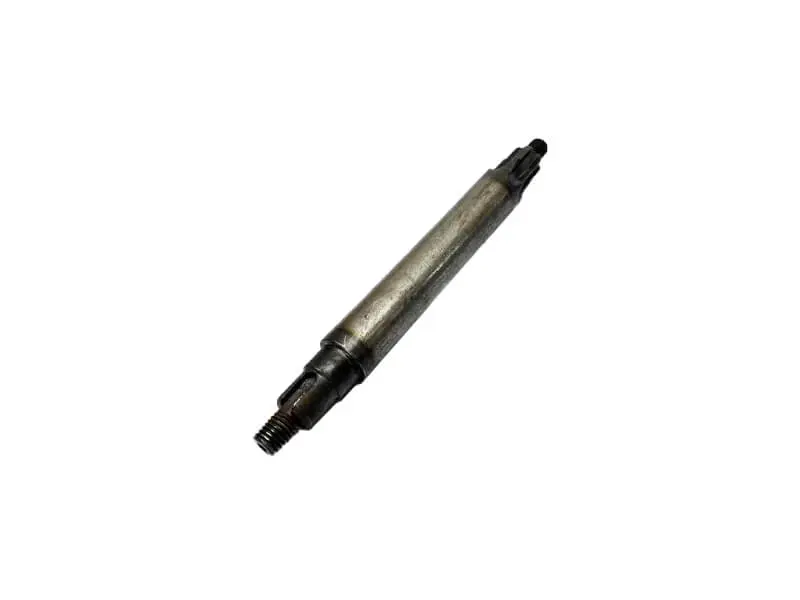

Вал трансмісійного приводу KRO 900 з позначенням AMG-4 передає обертання між з’єднаними деталями механізму. Його довжина становить 190 мм — саме це означає запис L-190 mm. Для заміни потрібно зіставити не лише довжину, а й будову обох кінців. Від точного збігу посадок залежить, чи збереться з’єднання, чи правильно розташуються деталі та чи передаватиметься зусилля без проковзування.

Будова та ознаки зношення

Вал має довгу циліндричну середню частину й ступінчасті кінці. З одного боку є зовнішня різьба та поздовжній паз поруч із нею, з іншого — шліцьова ділянка. Ці особливості визначають спосіб з’єднання із суміжними деталями. Вал такої самої довжини, але з іншим профілем кінців або розташуванням уступів може не стати на місце чи не дати надійно зафіксувати механізм.

Перевірити вал варто, коли з’являються люфт, стукіт під час зміни навантаження, ривки або зникає передавання обертання. Причиною можуть бути й інші деталі з’єднання, тому самих симптомів недостатньо для висновку. Підставами для заміни вала є вигин, тріщини, зношені шліци, пошкоджена різьба та виробіток на посадкових поверхнях. Заокруглення країв шліців і сліди прокручування свідчать про потребу уважно перевірити також відповідну деталь.

Як перевірити відповідність

Покладіть знятий вал поруч і порівняйте повну довжину, діаметри гладких ділянок та відстані між уступами. Перевірте кількість, профіль і довжину шліців, розміри й розташування поздовжнього паза. Для різьбового кінця потрібно звірити діаметр і крок різьби. Вимірюйте обидві деталі від однакових точок: довжина середньої ділянки та загальна довжина — різні величини. Збіг одного параметра не компенсує відмінностей в інших.

Окремо огляньте опори та місця фіксації. Пошкоджені відповідні шліци, розбитий отвір чи зношена посадка можуть залишити люфт і з новим валом. Якщо конструкція має шпонку, втулку, підшипник або стопор, оцініть стан кожної з цих деталей. Заміна лише вала не усуває виробіток у суміжному з’єднанні, а робота з таким дефектом прискорює повторне зношення.

Заміна без пошкодження посадок

Зупиніть привід і унеможливте випадковий запуск. Перш ніж розбирати з’єднання, позначте положення вала та запам’ятайте послідовність шайб, кріплень і фіксаторів. Після звільнення кріплень підтримайте пов’язані деталі й вийміть вал відповідним інструментом. Удари безпосередньо по різьбі можуть деформувати кінець і ускладнити розбирання. Посадкові місця очистьте від забруднень та уламків, перевірте на задирки й пошкодження.

Під час встановлення сумістіть профілі з’єднань і заводьте вал без перекосу. Мастило та спосіб закріплення мають відповідати вимогам механізму. До запуску переконайтеся, що вал обертається без заїдання, а всі фіксатори стоять на своїх місцях. Помилка в довжині або розташуванні уступів може порушити осьову фіксацію; невідповідні шліци пошкоджують суміжну деталь. Якщо посадка не складається вільно, не притягуйте її кріпленням із зусиллям — перевірте відповідність деталей і послідовність складання.
