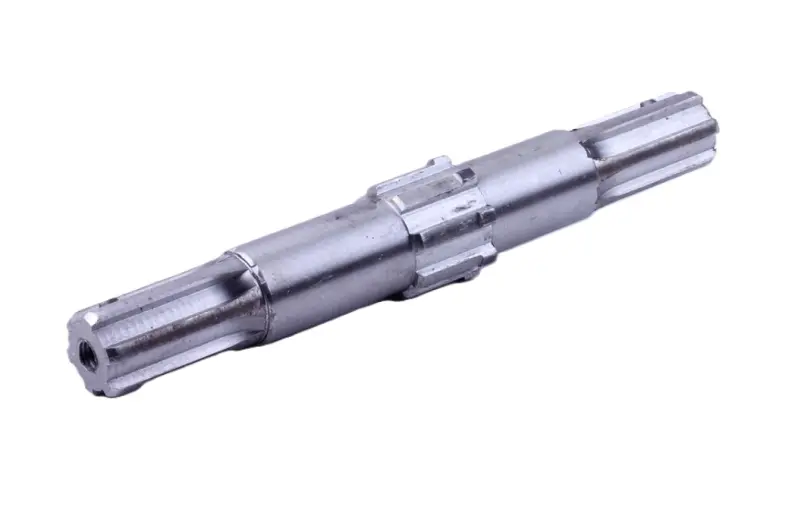

Вторинний вал редуктора фрези 195N 12 к.с., Z-6, L-255 AMG

Вторинний вал редуктора фрези 195N, 12 к.с., Z-6, L-255 AMG

Деталь призначена для редуктора фрези мотоблока з двигуном класу 195N потужністю 12 к.с. Це вторинний вал: він приймає обертання від передавальних деталей редуктора та спрямовує його далі до приводу фрези. Виконання Z-6 має шість шліців, а позначення L-255 відповідає загальній довжині 255 мм. Саме поєднання цих параметрів відрізняє цю версію від валів для тієї самої техніки з іншою довжиною або іншою конфігурацією посадкових ділянок.

Призначення та будова

Вал працює всередині редуктора разом із шестернями, підшипниками, ущільненнями та суміжними деталями приводу. Ступінчаста форма утворює кілька функціональних зон: кінцеві шліцьові ділянки з'єднуються з відповідними деталями, циліндричні поверхні розміщуються в опорах, а центральна частина взаємодіє з механізмом редуктора. Під час обертання геометрія цих зон має зберігати співвісність, тому стан шліців і посадкових поверхонь безпосередньо впливає на щільність з'єднань та відсутність зайвого люфту.

Цю запчастину добирають для відновлення штатної передачі обертання до фрези після зношення попереднього вала. Підставою для розбирання та перевірки можуть бути збільшений люфт, пошкоджені або заокруглені грані шліців, помітне вироблення на посадкових місцях, деформація чи сліди нерівномірного контакту. Одна й та сама ознака може бути пов'язана не лише з валом, тому під час ремонту також оцінюють стан суміжної шестерні, підшипників, ущільнень і посадок у корпусі.

Як перевірити сумісність

Позначення двигуна 195N і потужність 12 к.с. визначають сферу застосування, але для точного добору цього недостатньо. Редуктори та фрезові приводи для такої техніки мають різні виконання. Демонтований вал потрібно порівняти з новою деталлю за призначенням саме як вторинного вала редуктора фрези, загальною довжиною 255 мм і кількістю шліців — шість. Додатково зіставляють форму та діаметр обох кінців, профіль шліців, розташування ступенів, ширину посадкових поверхонь, конфігурацію центральної ділянки й місця фіксації.

Порівняння зручно проводити після очищення старої деталі від мастила та забруднень. Довжину вимірюють між крайніми торцями, а кількість шліців перевіряють окремо на ділянці з'єднання. Якщо старий вал зруйнований, основні розміри й розташування посадок можна зіставити за вцілілими частинами та самим редуктором. Збіг лише потужності двигуна не компенсує різницю в довжині, профілі шліців або відстані між опорами.

Установлення та перевірка після ремонту

Монтаж пов'язаний із розбиранням редуктора фрези. Перед складанням внутрішні поверхні очищають від продуктів зношення, перевіряють вільне обертання підшипників, цілісність ущільнень, зубці суміжних шестерень і відсутність пошкоджень у корпусних посадках. Зношена відповідна деталь здатна швидко погіршити стан нового вала, тому деталі з вираженим люфтом або пошкодженим профілем замінюють одночасно за результатами дефектування.

Вал установлюють без ударного навантаження на шліци та посадкові поверхні, зберігаючи штатне положення дистанційних і фіксувальних деталей редуктора. Мастильний матеріал і послідовність складання вибирають за настановою для конкретної моделі мотоблока. Після складання вал має обертатися рівномірно, без заїдань і ненормального осьового чи радіального переміщення. До повноцінної роботи фрези доцільно перевірити редуктор за малого навантаження та переконатися у відсутності стороннього шуму й надмірного нагрівання.

Основні параметри

• деталь: вторинний вал редуктора фрези;
• застосування: мотоблок із двигуном 195N, 12 к.с.;
• виконання: Z-6, шість шліців;
• загальна довжина: 255 мм;
• бренд: AMG.

Модель підходить для ремонту лише за повного збігу геометрії з демонтованим валом. Перевірка довжини, шліців, посадкових зон і положення центральної частини до складання допомагає уникнути повторного розбирання редуктора.
