Вал вторинний редуктора мотоблока 178F/186F (6/9Hp, Z-10) AMG

Вторинний вал редуктора мотоблока передає обертання через зубчасте зачеплення до наступних деталей трансмісії. Його замінюють під час ремонту редуктора, коли пошкоджені зубці, зношені посадкові поверхні або викривлений старий вал. Позначення застосування — 178F/186F, 6/9Hp; Z-10 означає 10 зубців шестерні. Для правильного підбору ці позначення звіряють разом із будовою демонтованої деталі.

Будова та призначення

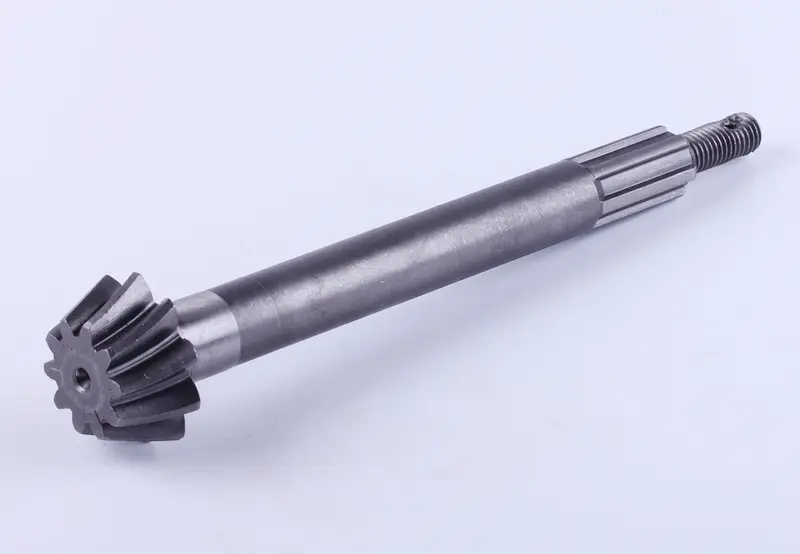

Один кінець вала має шестерню, інший — поздовжні шліци та різьбову ділянку. Їх з'єднує довга циліндрична частина з переходами діаметрів. Зубці передають обертання через зачеплення, шліци з'єднують вал зі спряженою деталлю, а різьба потрібна для її кріплення. Справність шестерні не усуває наслідків зношених шліців чи розбитої посадки підшипника: кожна з цих поверхонь має зберігати належну геометрію.

Ознаки зношення

Вал перевіряють на відколи й викришування зубців, спрацювання шліців, задири на посадках та пошкодження різьби. Викривлення також є підставою для дефектування й подальшої заміни. Стук зі зміною навантаження, посилений шум і люфт у передачі можуть супроводжувати такі пошкодження. Водночас подібні прояви виникають через несправні підшипники або зношену парну шестерню, тому після розбирання оглядають усе зачеплення.

Надмірні навантаження, різкі удари в трансмісії та нестача мастила прискорюють руйнування зубців і зношення опор. Якщо посадкова поверхня вала вже розбита, встановлення самого лише нового підшипника не відновить правильного положення деталей. Причину несправності усувають разом із заміною вала, інакше пошкодження може повторитися, а продукти зношення знову потраплять у редуктор.

Як підібрати вал

Зіставте загальну довжину, діаметри й довжину посадкових ділянок, розташування уступів, кількість та профіль зубців. На шліцьовому кінці перевірте кількість шліців, їхню форму, зовнішній діаметр і довжину. Для різьби мають збігатися діаметр, крок і напрямок. Окремо звірте розташування шестерні відносно опор: можливість вставити вал у корпус ще не підтверджує правильного взаємного положення зубчастих деталей.

Демонтований вал слугує зразком для порівняння, а сильно зношені місця варто додатково звірити зі спряженими деталями та документацією редуктора. Збігу лише кількості зубців недостатньо. Інший профіль зачеплення, невідповідна посадка чи відстань між уступами можуть спричинити перекіс, осьове зміщення, туге обертання та швидке зношення парної шестерні.

На що зважати під час заміни

Перед розбиранням зафіксуйте послідовність підшипників, втулок, шайб і кріплень, якщо вони є в конструкції. Разом зі старим валом огляньте його опори та деталі, що з ним з'єднуються. Підшипники з люфтом або заїданням, пошкоджені ущільнення й зношену парну шестерню перевіряють на потребу одночасної заміни. З порожнини редуктора видаляють частинки зношеного металу.

Під час складання зусилля передають на відповідну посадкову поверхню, не навантажуючи тіла кочення підшипника та не завдаючи ударів по зубцях чи різьбі. Відновлюють штатне кріплення й перевіряють зазори, передбачені конструкцією. До запуску переконуються, що передача обертається без заклинювання, та застосовують мастило, визначене для редуктора. Початкову перевірку виконують без робочого навантаження, стежачи за шумом і рівномірністю обертання.
