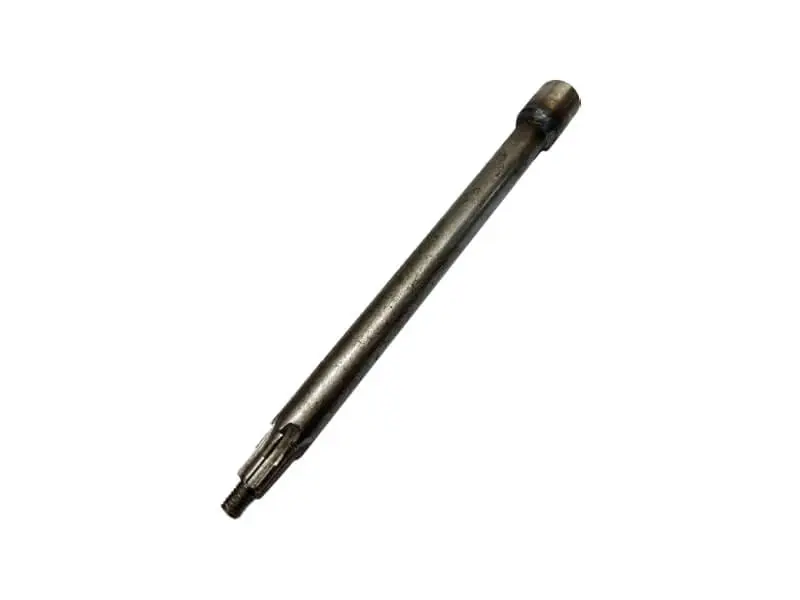

Вал верхньої трансмісії KRE 1100, 300 мм, під шпонку, AMG-2

Вал верхньої трансмісії KRE 1100 завдовжки 300 мм, у виконанні під шпонку, з позначенням AMG-2. Передає обертання між сполученими деталями трансмісії та забезпечує належне розташування встановлених на ньому деталей. Для заміни має значення вся геометрія вала: навіть за однакової загальної довжини відмінності посадок можуть завадити складанню.

Як працює з’єднання

Вал має видовжену форму, ступінчасті ділянки на кінцях і різьбовий кінець. Кожна посадочна ділянка має відповідати деталі, яка з нею з’єднується. Виконання під шпонку передбачає передавання обертання через шпонкове з’єднання. Шпонку добирають за пазами вала та сполученої деталі. Завеликий зазор спричиняє удари під час зміни навантаження, а надто щільне з’єднання ускладнює правильне встановлення.

Ознаки пошкодження вала

Вал замінюють у разі згину, тріщин, значного зношення посадочних поверхонь, пошкодженої різьби або розбитого шпонкового паза. Биття під час обертання, стукіт під навантаженням і люфт установленої деталі можуть свідчити про несправність з’єднання. Водночас варто перевірити опори й відповідні посадочні отвори: їхнє зношення також дає подібні симптоми.

Після розбирання огляньте поверхні контакту. Задири, сліди прокручування та нерівномірне спрацювання допомагають визначити причину несправності. Перевірте краї шпонкового паза й грані самої шпонки. Зім’яті або зношені грані погіршують фіксацію та збільшують ударне навантаження. Пошкоджену шпонку замінюють разом із валом, добираючи її під конкретне з’єднання. Якщо розбитий отвір сполученої деталі, заміна лише вала не прибере люфт.

Як перевірити відповідність

Позначення L-300 mm означає довжину 300 мм. Зіставте цей розмір зі знятим валом, а потім порівняйте діаметри й довжину посадочних ділянок, розташування уступів і форму обох кінців. Окремо перевірте параметри різьби та геометрію шпонкового паза. Установлені деталі мають залишатися на своїх місцях без зміщення чи додаткових проставок для компенсації невідповідності.

Зверніть увагу на ділянки під опори та кріплення. Різниця в їхніх розмірах може спричинити перекіс, осьовий люфт або завадити затягуванню. Не варто підганяти невідповідний вал сточуванням уступів чи поглибленням паза: так змінюється геометрія посадки. Порівняння всіх сполучень до складання допомагає уникнути повторного розбирання трансмісії.

Порядок заміни

Зупиніть техніку та унеможливте випадковий запуск. Під час розбирання зафіксуйте послідовність розташування деталей і кріплення, щоб відновити її при складанні. Очистьте посадочні поверхні, огляньте опори, шпонку та різьбове кріплення. Вал установлюють без перекосу й ударів по різьбовому кінцю. Монтажне зусилля слід прикладати до відповідної посадки, не передаючи його через чутливі деталі опор.

Дотримуйтеся порядку складання та затягування, передбаченого документацією техніки. Після встановлення перевірте фіксацію деталей, відсутність заклинювання й зайвого люфту. Першу перевірку виконуйте без робочого навантаження, повернувши на місце захисні деталі. Якщо з’явилися стукіт, биття або туге обертання, зупиніть перевірку та з’ясуйте причину: навантаження на неправильно зібране з’єднання прискорює зношення посадок і кріплення.
