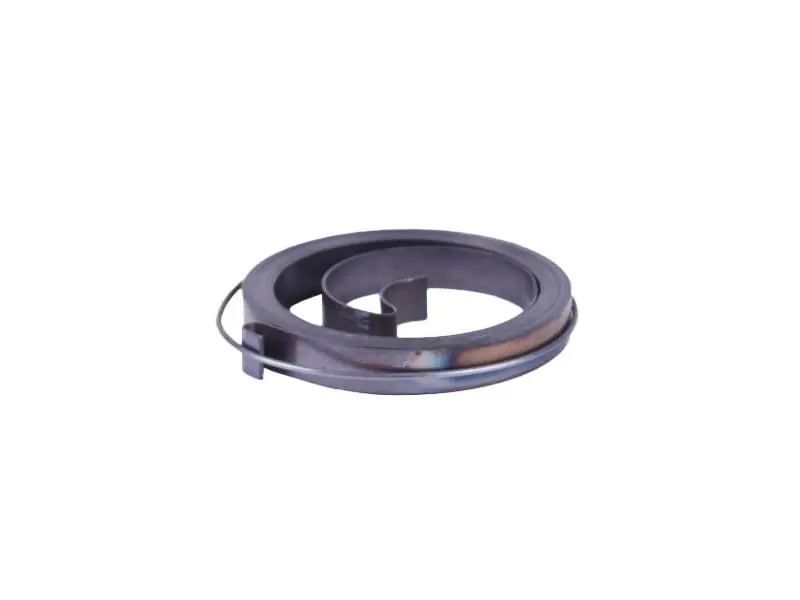

Пружина ручного стартера 177F/188F (9/13Hp) GN 5-6 KW AMG-3

Пружина ручного стартера повертає шків у початкове положення та змотує пусковий шнур після ривка. Її встановлюють під час ремонту механізму повернення: після прокручування двигуна руків’я має повернутися до корпусу, а шнур — лягти в канавку шківа. Пружина розташована всередині стартера; її кінці з’єднують нерухому опору з обертовою частиною механізму.

Як працює пружина

Це плоска спіраль із загнутими кінцями для зачеплення. Коли шнур витягують, вона накопичує зусилля, а коли руків’я відпускають — обертає шків у зворотний бік. Робота механізму залежить від напрямку навивання, форми зачепів і правильного розміщення витків у посадковій порожнині. Близького зовнішнього діаметра недостатньо: обидва кінці мають відповідати кріпленням стартера.

Позначення застосування — мотоблоки з двигунами 177F/188F (9/13Hp); додаткові позначення — GN 5-6 KW та AMG-3. Підбираючи пружину, звіряють також конструкцію самого ручного стартера, зняту деталь і місця її фіксації. Потужність двигуна не визначає розміри спіралі чи форму кріплень усередині механізму повернення.

Ознаки несправності

Пружину перевіряють, якщо шнур залишається витягнутим, змотується не повністю або руків’я більше не підтягується до корпусу. Серед причин — зламаний зачіп, тріщина стрічки та втрата пружності. Водночас поверненню може заважати шнур, що зійшов із канавки, або шків, який заклинює. Тому перед заміною перевіряють, чи немає перекосу, бруду та пошкоджень деталей поруч.

Підбір за знятою деталлю

Порівнюють зовнішній діаметр спіралі, ширину й товщину стрічки, напрямок навивання та розташування внутрішнього і зовнішнього зачепів. Кінці повинні ставати у свої кріплення без додаткового підгинання чи розтягування. Стару пружину варто зберегти разом із відламаним кінцем: так легше зіставити форму зачепа. Розміри перевіряють без натягу, зважаючи на деформацію пошкоджених витків.

Надто широка стрічка може тертися об кришку, а зачіп невідповідної форми — вискакувати під час ривка. Помилка з напрямком навивання порушить змотування шнура. Поки стартер розібраний, оглядають опори шківа, посадкові пази та пусковий шнур. Якщо шнур перетертий або шків має тріщини, їх доцільно замінити під час цього ж ремонту, щоб пошкодження не заважали поверненню.

Монтаж і перевірка

Стартер знімають на зупиненому двигуні, унеможлививши випадковий запуск. До розбирання запам’ятовують розташування деталей і обережно знімають залишковий натяг. Звільнена спіраль може різко розгорнутися, тому витки утримують відповідним пристосуванням, захищаючи очі та руки. Пружину вкладають у посадкову порожнину, заводять обидва кінці в кріплення та перевіряють, щоб стрічка лежала рівно, без перекручування.

Попередній натяг задають відповідно до конструкції конкретного стартера. Його має вистачати для повного змотування шнура, водночас пружина не повинна доходити до жорсткого упору раніше за передбачений хід механізму. Після складання шнур кілька разів плавно витягують і перевіряють повернення руків’я до корпусу. Шків має обертатися без заїдання. Якщо хід нерівний, додатковий натяг не усуне причину: потрібно перевірити укладання витків та фіксацію кінців.
