Балка права для мототрактора AMG

Права балка для мототрактора AMG потрібна для заміни пошкодженої балки з правого боку машини. Вона належить до несучої конструкції: утримує приєднані частини у визначеному положенні та передає навантаження через місця кріплення. Для правильної заміни має збігатися геометрія всієї деталі. Навіть коли болт проходить в один отвір, відмінність у розташуванні інших отворів або посадкової частини може завадити складанню.

Будова та ознаки пошкодження

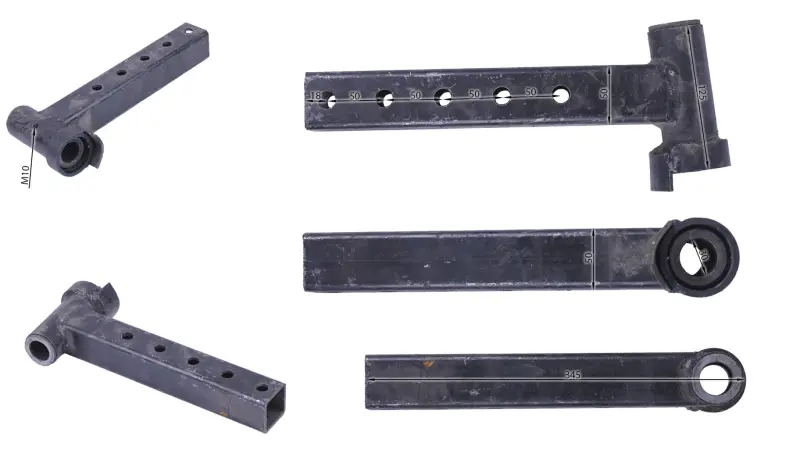

Конструкція поєднує видовжену прямокутну частину з рядом отворів і поперечну циліндричну частину на кінці. Прямокутний профіль має відкритий торець, а кругла частина — посадковий отвір. Під час підбору ці ділянки перевіряють окремо: важливі форма профілю, схема кріплення та взаємне положення частин. Лише загальної подібності недостатньо, щоб правильно зібрати з’єднання.

Балку замінюють через тріщини, вигин, пошкодження посадкових місць або видовжені отвори під кріплення. Після удару варто перевірити, чи не змістилися приєднані частини та чи збереглася форма деталі. Стук, люфт і кріплення, яке доводиться підтягувати знову, є приводом оглянути все з’єднання. Зношені втулки або пошкоджений кріпильний палець також можуть спричиняти люфт, тому сама заміна балки не завжди усуває його причину.

Як перевірити відповідність

Розташуйте зняту балку та заміну однаково й порівняйте загальну довжину, переріз прямокутної частини, кількість отворів і відстані між їхніми центрами. Далі звірте довжину та діаметр циліндричної частини, розмір посадкового отвору й розташування цієї частини відносно профілю. Розбіжність у будь-якому із цих місць може спричинити перекіс, неправильне прилягання або неможливість установити решту кріплень.

Права та ліва балки не обов’язково взаємозамінні, навіть якщо мають близьку форму. Бік установлення визначають за схемою машини та положенням демонтованої деталі. Окремо огляньте болти, фіксатори, а також пальці, осі й втулки, якщо вони є в цьому з’єднанні. Виробіток на суміжних деталях залишає зазори, через які нова балка теж отримуватиме ударне навантаження. Пошкоджене кріплення слід замінити під час складання.

Заміна та перевірка з’єднання

Мототрактор спочатку надійно фіксують, а з’єднання розвантажують, щоб після зняття кріплення приєднані частини не змістилися. Під час розбирання зберігають порядок шайб, дистанційних деталей і стопорів. Посадкові поверхні очищають від забруднень та оглядають на задирки, тріщини й деформацію. Якщо пошкоджене сусіднє кріплення, спершу усувають цю несправність, щоб балка стала без перекосу.

Отвори суміщають без примусового стягування деталей болтами. Не варто підганяти невідповідну балку розсвердлюванням кріплень або згинанням: це змінює геометрію та розподіл навантаження. Затягування виконують за вимогами обслуговування машини, встановлюють передбачені фіксатори. Завершальна перевірка має підтвердити правильне положення приєднаних частин, відсутність небажаного люфту та контакту із сусідніми деталями під час передбаченого руху.
