Балка правая для мототрактора AMG

Правая балка для мототрактора AMG — деталь несущей конструкции, которую подбирают взамен повреждённой балки с правой стороны машины. Она удерживает соединённые с ней части в заданном положении и передаёт нагрузку через места крепления. При замене важны не только совпадение отверстий, но и геометрия всей детали: изгиб или неверное положение посадочной части мешают правильно собрать соединение.

Конструкция и причины замены

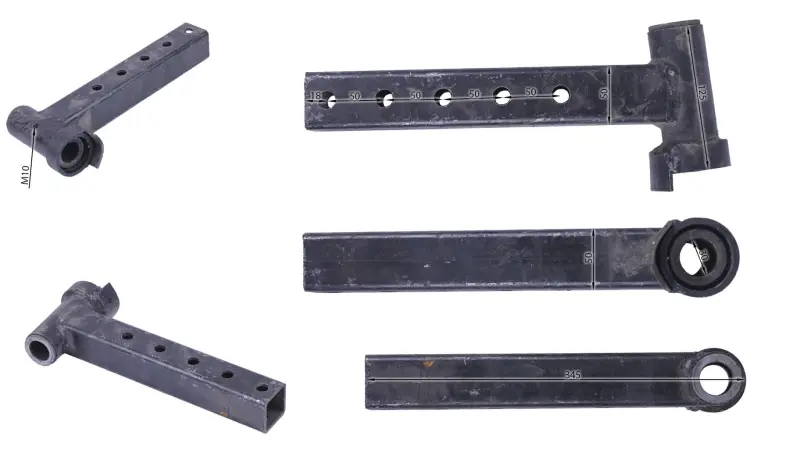

Балка имеет вытянутую прямоугольную часть с рядом отверстий и поперечную цилиндрическую часть на конце. Торец прямоугольного профиля открытый; в круглой части различимо посадочное отверстие. Такое исполнение требует сверять сразу несколько сопряжений. Совпадение одного крепёжного отверстия ещё не означает, что деталь подойдёт по длине, расположению остальных отверстий и форме торцевого соединения.

Поводом для замены служат трещины, заметная деформация, повреждение мест соединения или вытянутые крепёжные отверстия. После сильного удара балка может потерять правильную форму, даже если крепёж остаётся на месте. Люфт, смещение соединённых частей и повторное ослабление крепления требуют осмотра: причина бывает как в самой балке, так и в изношенных сопряжённых деталях. Установкой новой балки износ соседнего соединения не устранить.

Что сверить при подборе

Сравнивайте снятую правую балку с заменой в одинаковом положении. Проверьте общую длину, сечение прямоугольной части, количество и расположение отверстий, расстояния между их центрами. Отдельно сопоставьте диаметр и длину цилиндрической части, размеры её посадочного отверстия и положение относительно профиля. Если хотя бы одно сопряжение отличается, крепёж может войти с перекосом либо сборка остановится на следующем соединении.

Правое исполнение имеет значение: внешне близкая левая деталь может отличаться направлением и расположением посадочных частей. Сторону сверяют по принятой для машины схеме и месту снятой балки, а не по тому, как запчасть лежит на столе. Полезно заранее проверить состояние пальцев или осей, если они используются в соединении, а также втулок, болтов и стопорных деталей. Выработка на них способна сохранить люфт после замены балки.

Особенности установки

Работу начинают с устойчивой фиксации мототрактора и разгрузки соединения. До разборки запоминают положение балки, порядок крепежа, шайб и дистанционных деталей. После снятия очищают сопрягаемые поверхности и осматривают соседние посадочные места. Трещины, задиры и деформация рядом с креплением требуют устранения причины повреждения, иначе новая деталь будет воспринимать нагрузку неправильно.

При сборке отверстия и посадочные части должны совмещаться без принудительного стягивания перекоса болтами. Рассверливание креплений или подгибание балки ради установки меняет геометрию соединения. Крепёж затягивают по требованиям обслуживания машины, возвращают предусмотренные фиксаторы и проверяют отсутствие нежелательного люфта. После сборки убеждаются, что соединённые части занимают правильное положение и не задевают соседние детали при предусмотренном движении.
